充电接口机械负荷试验装置 SN1013
发布时间: 2026-09-23 15:54
SN1013 充电接口机械负荷试验装置，严格依据 GB/T20234.1‑2023、IEC62196‑1:2025 标准开发；采用铝型材框架、升降托架砝码配重结构；吊环式夹持取代传统 D 型夹，操作便捷；夹具支持垂直、水平方向切换，适配国标交直流充电接口；可完成充电接口机械负荷试验、锁止装置试验、拔出力试验；验证充电枪插拔防脱出性能，考核充电接口机械结构强度；广泛用于新能源充电枪、充电桩生产企业、第三方安规检测实验室。
一、产品简介
SN1013 充电接口机械负荷试验装置，严格依据 GB/T20234.1‑2023、IEC62196‑1:2025 标准开发；采用铝型材框架、升降托架砝码配重结构；吊环式夹持取代传统 D 型夹，操作便捷；夹具支持垂直、水平方向切换，适配国标交直流充电接口；可完成充电接口机械负荷试验、锁止装置试验、拔出力试验；验证充电枪插拔防脱出性能，考核充电接口机械结构强度；广泛用于新能源充电枪、充电桩生产企业、第三方安规检测实验室。
二、执行测试标准

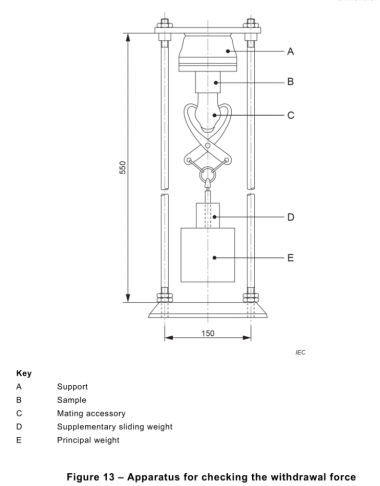

GB/T20234.1‑2023《电动汽车传导充电用连接装置 第 1 部分：通用要求》‑机械负荷试验：7.11.8‑锁止装置试验：7.15.1.1‑拔出力试验：7.17.1 d) e) f)，对应标准图 5 IEC62196‑1：2025‑锁止装置验证：14.1.5 图 13‑机械负荷试验：14.1.6 图 14
三、核心结构与功能

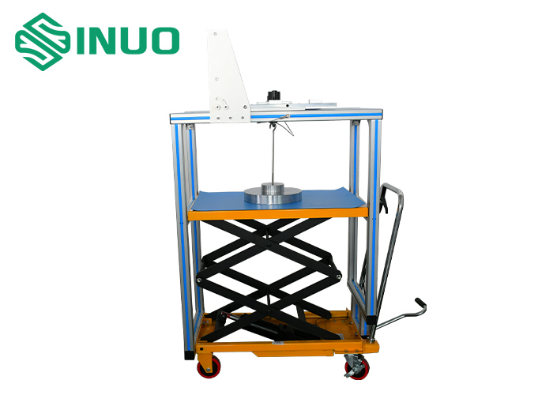

整机结构：铝型材主机框架、升降液压托架、吊环夹紧机构、多组标准砝码组件、可调安装夹具。测试原理：通过标准砝码施加恒定重力载荷；升降托架托举砝码后释放，对插头施加向下拉力；按照标准要求绕水平轴线每 90° 做一组试验，保持规定时间，观察插头是否脱出、锁止机构是否失效。产品特点：垂直 / 水平试验姿态可切换；吊环夹持结构，拆装样品便捷；砝码直接配重，无需额外托架；可完成机械负荷、锁止装置、拔出力三类项目；兼容交流、直流各类充电接口试样。
四、主要技术参数
| 项目 | 参数 |
|---|
| 型号 | SN1013 充电接口机械负荷试验装置 |
| 试验工位 | 单工位 |
| 测试项目 | 充电接口机械负荷试验、锁止装置试验、拔出力试验 |
| 试验保持时间 | 60s，液压升降托架手动控制 |
| 试验循环角度 | 绕水平轴线 0°、90°、180°、270°，共计 4 次试验 |
| 机械负荷砝码配置 | 165N(148.5+16.5N)、300N(270+30N)、440N(396+44N)、660N(594+66N)、750N(675+75N) |
| 拔出力砝码配置 | 交流枪 100N (90+10N)；直流枪 140N (126+14N) |
| 夹具方式 | 吊环夹紧，垂直、水平安装姿态可切换 |
| 量规 | S136 材质（选配），插销*小标准尺寸，公差 + 0.01/0mm，间距 ±0.05mm，光洁度 0.8μm |
| 使用电源 | 无需供电，纯机械砝码加载 |
| 工作环境 | 温度 5‑35℃，湿度 30‑90% RH |
五、试样范围
国标交流、直流电动汽车充电接口，车辆插头、车辆插座。
六、试验判定项目
结构评价：施加标准规定砝码载荷，保持规定时间；锁止装置应可以有效锁住插头，插头不允许发生非正常脱出；接口结构无变形、损坏；满足国标与 IEC 标准，判定试验合格。
七、使用环境条件
环境温度 5‑35℃；环境相对湿度 30%‑90% RH；现场无高浓度粉尘、腐蚀性气体、易燃易爆气氛；设备无需外接电源。
