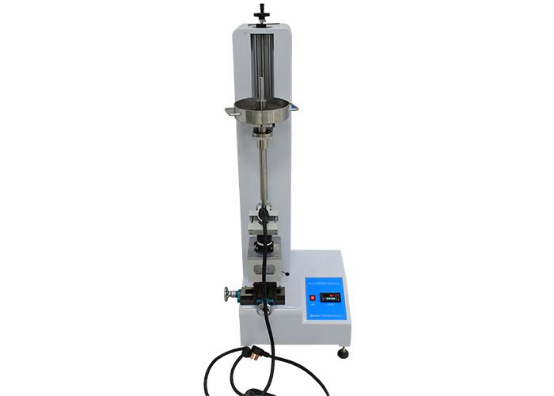

插入力试验装置 SNQC1013A
发布时间: 2026-09-23 16:52
SNQC1013A 插入力试验装置，严格依据 GB/T20234.1‑2023 第 7.17 a) b)、IEC62196‑1:2025 第 16.16 条款开发；设备采用砝码配重 + 自由跌落冲击结构；充电枪端配备方向可调对中夹持夹具；插座端配置十字楔形滑台，方便对位调中；模拟标准工况检验充电枪插入插座所需作用力，考核充电接口结构是否满足容易插入的设计要求；广泛用于新能源充电枪、充电桩生产企业、第三方安规检测实验室。
一、产品简介
SNQC1013A 插入力试验装置，严格依据 GB/T20234.1‑2023 第 7.17 a) b)、IEC62196‑1:2025 第 16.16 条款开发；设备采用砝码配重 + 自由跌落冲击结构；充电枪端配备方向可调对中夹持夹具；插座端配置十字楔形滑台，方便对位调中；模拟标准工况检验充电枪插入插座所需作用力，考核充电接口结构是否满足容易插入的设计要求；广泛用于新能源充电枪、充电桩生产企业、第三方安规检测实验室。
二、执行测试标准
GB/T20234.1‑2023《电动汽车传导充电用连接装置 第 1 部分：通用要求》第 7.17 a) b)IEC62196‑1：2025《Plugs, socket‑outlets, vehicle connectors and vehicle inlets》第 16.16 插入力部分
三、核心结构与功能
整机结构：主机机架、手动升降机构、充电枪对中可调夹持夹具、十字楔形滑台插座安装底板、力值传感器与数显仪表、主重物、0.8kg 附加重物、钢珠配重组件。测试原理：将充电枪垂直向下装夹定位，放置标准主重物；0.8kg 附加重物从 5cm 高度自由跌落冲击主重物，观察充电枪是否完全插入插座触头规定位置；仪表实时监测插入力值。产品特点：枪端夹具可调节夹持方向，保证枪头垂直向下；插座端十字滑台方便样品对位调中；精密滑台 + 长直线轴承保证插入初定位精度；钢珠可微调总配重重量；力值传感器实时显示力值。
四、主要技术参数
| 项目 | 参数 |
|---|
| 型号 | SNQC1013A 插入力试验装置 |
| 试验工位 | 单工位 |
| 控制方式 | 手动操作，仪表实时显示力值 |
| 升降方式 | 手动升降 |
| 附加砝码跌落高度 | 5cm |
| 力值传感器量程 | 0‑500N |
| 主重物配置 | 交流枪 9.2kg；直流枪 13.2kg；主重物不含样品约 4kg |
| 附加重物 | 0.8kg（自由跌落冲击） |
| 微调配重 | 10kg 钢珠，用于微调总重量 |
| 枪端夹具 | 方向可调对中夹持夹具，保证枪头垂直向下 |
| 插座端夹具 | 十字楔形滑台，多方向对位调中，安装板预留开口 |
| 定位导向 | 精密滑台 + 长尺寸直线导向轴承 |
| 工作电源 | AC220V 50Hz |
| 使用环境 | 温度 5‑35℃，湿度 30‑90% RH |
五、试样范围
六、试验判定项目
结构评价：主重物叠加 0.8kg 重物 5cm 跌落冲击后；充电枪应可以完全插入插座，到达触头要求的啮合位置；充电接口插入性能满足国标、IEC 标准，判定试验合格。
七、使用环境条件
环境温度 5‑35℃；环境相对湿度 30%‑90% RH；现场无高浓度粉尘、腐蚀性气体、易燃易爆气氛；供电 AC220V 50Hz。
