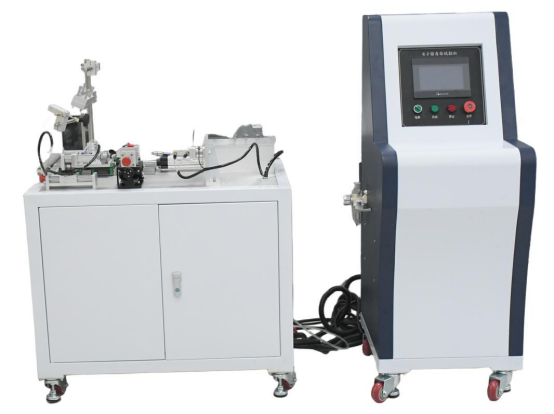

SNQC1023A 充电枪电子锁止装置综合试验机，严格依据 GB/T20234.1‑2023、GB/T18487.1‑2023、IEC62196‑1:2025 标准开发；整机采用整体式机架，气缸、精密滚珠丝杆 + 同步带传动；三菱 PLC 智能控制系统搭配 7 寸彩色触摸屏，参数可直接预置；三轴可调通用夹具，适配国标交直流充电枪电子锁止装置；可实现正常使用寿命、手动应急解锁、极限条件循环寿命、结构强度全套测试；考核电子锁机构承受机械应力、电应力、热应力的能力，验证产品可靠性；广泛用于新能源充电枪生产企业、充电桩厂家、第三方安规检测实验室。
一、产品简介 SNQC1023A 充电枪电子锁止装置综合试验机，严格依据 GB/T20234.1‑2023、GB/T18487.1‑2023、IEC62196‑1:2025 标准开发；整机采用整体式机架，气缸、精密滚珠丝杆 + 同步带传动；三菱 PLC 智能控制系统搭配 7 寸彩色触摸屏，参数可直接预置；三轴可调通用夹具，适配国标交直流充电枪电子锁止装置；可实现正常使用寿命、手动应急解锁、极限条件循环寿命、结构强度全套测试；考核电子锁机构承受机械应力、电应力、热应力的能力，验证产品可靠性；广泛用于新能源充电枪生产企业、充电桩厂家、第三方安规检测实验室。
二、执行测试标准 GB/T20234.1‑2023《电动汽车传导充电用连接装置 第 1 部分：通用要求》
‑电子锁止装置正常操作（使用寿命）：6.3.4.7、7.15.2.1
‑电子锁止装置手动应急解锁：6.3.4.7、7.15.2.1.3
‑电子锁止装置极限条件循环寿命：6.3.4.7、7.15.2.2
‑电子锁止装置结构强度试验：6.3.4.9、7.15.3.2 GB/T18487.1‑2023《电动车辆传导充电系统 第 1 部分：一般要求》第 10.6 条款
IEC62196‑1：2025《Plug,socket‑outlets,vehicle connectors and vehicle inlets‑Conductive charging of electric vehicles‑Part1: General requirements》第 14.1.3
三、核心结构与功能 整机结构：整体机架、气缸驱动单元、精密滚珠丝杆同步带传动机构、三轴可调通用夹具、三菱 PLC 控制系统、7 寸彩色触摸屏、可调开关电源、力值位移采集模块、信号监测模块。
测试原理：伺服 / 气缸驱动机构对电子锁止机构施加作用力；电控系统完成通断电时序控制；触摸屏预置通断电时间、试验速度、行程、循环次数；自动完成正常操作、应急解锁、极限寿命、结构强度试验；实时监测电子锁反馈信号，出现故障自动停机。
产品特点：支持手动、程控两种运行模式；配备国标、欧标、美标交直流充电接口通用夹具；顶杆式电子锁测试功能；力值位移高精度采集；PLC 自动极性转换；具备信号状态记录，异常故障自动停机保护。
四、主要技术参数 项目 参数 型号 SNQC1023A 充电枪电子锁止装置综合试验机 试验工位 单工位 控制系统 三菱 PLC，7 寸彩色人机触摸屏 运行模式 手动 / 程控自动运行 可测项目 正常操作寿命、手动应急解锁、极限条件循环寿命、结构强度试验 解锁测力范围 0‑50N，示值误差≤±0.5% F.S.，分辨力≤0.1N 施力位移范围 0‑50mm，示值误差≤±0.02mm，分辨力≤0.01mm 开关电源输出 0‑24VDC 可调，电压准确度优于 0.5 级，分辨力≤0.1V 正向导通时间 0‑5000ms 可设定，分辨力 1ms 反向导通时间 0‑5000ms 可设定，分辨力 1ms 动作间隔时间 0‑200s 可设定，分辨力 1s 负载电流 1‑200mA 可调 试验循环次数 0‑99999 次任意预置 安全保护 接地保护、短路保护、过载保护、故障自动停机 整机外形尺寸 W1000×D900×H1400mm 整机重量 约 200kg 工作电源 AC380V±10% 50‑60Hz，5Kw 使用环境 温度 0‑40℃，湿度 30%‑90% RH
五、试样范围 直流车辆插头电子锁止装置、交流车辆插座电子锁止装置；直流 / 交流车辆插头机械锁止装置；符合 GB/T20234.2、GB/T20234.4 系列交直流充电枪锁机构试样。
六、试验判定项目 结构评价：完成标准全套测试项目；电子锁止机构无过度磨损、卡滞、损坏；解锁闭锁动作响应正常，反馈信号准确；可以承受标准规定机械、电、热应力，判定试验合格。
七、使用环境条件 环境温度 0‑40℃；环境相对湿度 30%‑90% RH；现场无高浓度粉尘、腐蚀性气体、易燃易爆气氛；供电 AC380V±10%。
