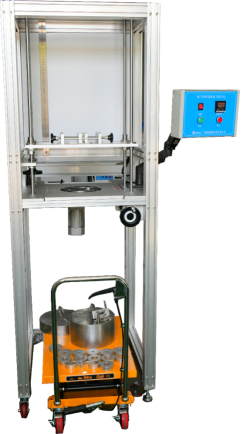

端子测试仪 SNQC11012
发布时间: 2026-09-23 13:51
NQC11012 端子测试仪，依据 GB/T20234.1‑2023、GB/T2099.1‑2021、IEC62196‑1、UL486A‑B 等安规标准开发；采用导轨丝杆升降调节机构，多规格标准砝码配重加载；可预置试验时长，计时结束设备自动停机并声音报警；用于螺纹夹紧型、无螺纹型接线端子开展机械应力摇摆试验；考核接线端子在正常使用工况下承受机械应力能力，判断端子夹紧导线时有无造成导线过度损坏；广泛用于新能源充电枪、工业 / 家用插头插座、墙壁开关、低压连接器件生产企业、第三方安规检测实验室。
一、产品简介
SNQC11012 端子测试仪，依据 GB/T20234.1‑2023、GB/T2099.1‑2021、IEC62196‑1、UL486A‑B 等安规标准开发；采用导轨丝杆升降调节机构，多规格标准砝码配重加载；可预置试验时长，计时结束设备自动停机并声音报警；用于螺纹夹紧型、无螺纹型接线端子开展机械应力摇摆试验；考核接线端子在正常使用工况下承受机械应力能力，判断端子夹紧导线时有无造成导线过度损坏；广泛用于新能源充电枪、工业 / 家用插头插座、墙壁开关、低压连接器件生产企业、第三方安规检测实验室。
二、执行测试标准
IEC62196‑1：2025 第 13.3.1 条款及图 12、表 5GB/T20234.1‑2023《电动汽车传导充电用连接装置 第 1 部分：通用要求》第 7.19.1GB/T11918.1‑2014《工业用插头插座和耦合器 第 1 部分：通用要求》第 11.5 章GB/T2099.1‑2021《家用和类似用途插头插座 第 1 部分：通用要求》第 12.2.5、12.3.10 及图 11GB16915.1‑2014《家用和类似用途固定式电器装置的开关 第 1 部分：通用要求》第 12.2.5、12.3.10 及图 10GB13140.3‑2008《家用和类似用途低压电路用的连接器件》第 10.105 条及图 101IEC60884‑1:2006、IEC60669‑1:2007、IEC60998‑2‑2：2002UL486A‑B:2009《Wire Connectors》第 9.3.2 相关条款
三、核心结构与功能
整机结构：铝型材主机框架、丝杆滑轨升降机构、旋转驱动机构、专用夹线夹具、全套砝码组件、砝码液压升降小车、电气数显控制单元。测试原理：试样端子固定在上部夹紧单元，导线穿过套管悬挂标准砝码；驱动机构带动平台旋转，模拟使用过程导线反复摆动；到达预置试验时间自动停机报警；观察导线、端子有无损伤。产品特点：手动丝杆调节试验高度；配套液压砝码升降小车，砝码装卸省力；配置 12 种规格套管；转速两档可调；计时范围大，计时完成自动停机 + 声音报警。
四、主要技术参数
| 项目 | 参数 |
|---|
| 型号 | SNQC11012 端子测试仪 |
| 控制方式 | 电气按键控制 |
| 试验工位 | 单工位 |
| 工作转速 | 10±2r/min、9±1r/min 两档可调 |
| 旋转直径 | 75mm |
| 试验计时范围 | 0～99min59s，计时结束自动停机 + 声音报警 |
| 配置砝码 | 0.4、0.7、0.9、1.4、2.0、2.9、4.5、6.8、9.5、10.4、14、15、16.8、20、22.7、50、70.3kg，大砝码支持叠加使用 |
| 试验高度调节 | 260‑660mm，手动丝杆滑轨升降 |
| 配套套管 | 6.5、9.5、13、14.5、15.9、19.1、22.2、25.4、28.6、31.8、38.1、44.5mm，合计 12 种规格 |
| 砝码辅助装置 | 液压升降小车，省力装卸砝码 |
| 整机外形尺寸 | 1000×800×1800mm(W×D×H) |
| 整机重量 | 260kg |
| 电源条件 | AC220V±10% 50‑60Hz |
五、试样范围
螺纹夹紧型端子、无螺纹型接线端子；新能源充电枪连接器、插头插座、墙壁开关、低压连接器件。
六、试验判定项目
结构评价：完成标准规定时间摇摆应力试验；导线无过度损伤、断裂；接线端子无松动、开裂变形；端子结构能够承受正常使用机械应力，判定试验合格。
七、使用环境条件
环境温度 5‑35℃；环境相对湿度 30%‑90% RH；现场无高浓度粉尘、腐蚀性气体、易燃易爆气氛；供电 AC220V±10%。
八、咨询服务
整机标准配置，全套砝码 + 套管配件；可提供计量校准；如需获取设备选型方案、详细报价、标准技术资料，欢迎来电咨询。
