SN2118 *大*小拔出力试验装置
发布时间: 2026-08-07 17:50

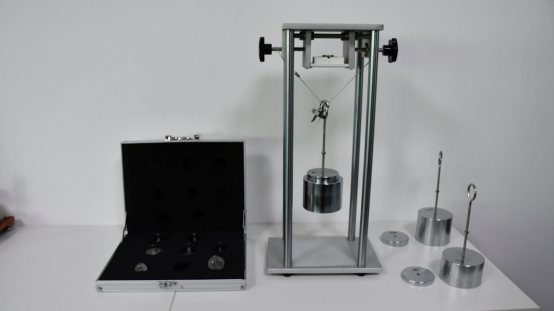

SN2118 *大*小拔出力试验装置是家用墙壁插座、移动排插专用插拔性能检测工装，整机严格按照 GB/T2099.1-2021、IEC60884-1 标准第 22 条款、图 18/19 图纸加工，纯手动砝码结构无需外接电源，配备完整规格试验量规与标准配重砝码，自带可调夹持夹具与安全防跌落挂绳，广泛用于插座制造企业出厂自检、第三方电气安全实验室、CCC 强制认证型式试验。
1、产品整体概述SN2118 *大*小拔出力试验装置是家用墙壁插座、移动排插专用插拔性能检测工装，整机严格按照 GB/T2099.1-2021、IEC60884-1 标准第 22 条款、图 18/19 图纸加工，纯手动砝码结构无需外接电源，配备完整规格试验量规与标准配重砝码，自带可调夹持夹具与安全防跌落挂绳，广泛用于插座制造企业出厂自检、第三方电气安全实验室、CCC 强制认证型式试验。
| 执行标准编号 | 检测对应条款 | 配套标准附图 | 检测对象 |
|---|
| GB/T2099.1-2021 | 家用插头插座通用要求 第 22 条款 | 图 18、图 19 | 各类家用插座 |
| IEC60884-1:2006 | 家用插头插座国际标准 clause22 | figure18、figure19 | 二极 / 三极交流插座 |
3、适用试样范围与设备检测用途本设备测试试样限定为额定电流≤16A 的家用二极、三极墙壁插座、移动式排插。设备核心检测用途分为两项：一是测试*大拔出力，验证插头不会轻易脱出插座；二是测试单极插套*小拔出力，保证单根插销不会自行滑落，双重检验插座内部插套夹持结构稳定性，避免日常使用插头脱落、触电安全隐患。
4、完整测试工作原理*大拔出力测试：将标准试验插头夹持固定，搭配对应规格主砝码 + 附加砝码叠加总拉力，悬挂于插头向下施力，达到标准*大力时插头应顺利从插座脱出。*小拔出力测试：专用单极量规单独放入每一路插套，依靠量规自身重量静置 30 秒，量规不得从插孔脱落，以此判定插套夹紧力下限是否达标。整机采用吊环挂钩式配重结构，砝码直接承重无需额外托架，搭配左右可调夹具适配不同尺寸插座。
| 参数项目 | 设备实际规格 |
|---|
| 测试工位数量 | 单工位 |
| 框架内有效高度 | 550mm |
| 立柱中心间距 | 150mm |
| 整机外形尺寸 | 350×350×600mm（宽 × 深 × 高） |
| 整机自重 | 25kg |
| 供电需求 | 无需外接电源，纯机械砝码测试 |
| 标准使用环境 | 环境温度 5-35℃，环境湿度 30%-90% |
| 安全配件 | 标配 1 条安全挂绳，防止插头砝码跌落损坏 |
6、全套标配量规与砝码清单（1）标准拔出力量规全套：10A 二极、10A 三极、16A 三极*大拔出力规；10A 二极、10A 三极相线、10A 三极地线、16A 三极相线、16A 三极地线*小拔出力规；（2）标准配重砝码：36N、45N、48.6N 主砝码各 1 只；4N、5N、5.4N 附加砝码各 1 只；主砝码重量已包含配套试验插头、挂钩自重；（3）力值匹配逻辑：10A 二极总拉力 40N、10A 三极总拉力 50N、16A 三极总拉力 54N，严格匹配国标拔出力限值表格。
7、设备结构特点与核心产品优势（1）全套量规砝码一站式配齐，覆盖市面 10A/16A 主流插座，无需单独采购辅具，开箱即可完成完整检测；（2）双侧可调夹持夹具，适配不同尺寸墙壁插座、移动排插，通用性更强；（3）吊环挂钩取代传统夹子，拆装试样操作简单省力，单人即可完成整套试验；（4）砝码直接承重设计，省去砝码托架，减少测试误差，数据稳定符合第三方检测机构要求；（5）配备专用安全挂绳，试验过程防止插头、砝码坠落磕碰，延长配件使用寿命；（6）台式小型整机，重量轻、体积小巧，实验室台面任意摆放，不占用大面积空间。
8、适配采购客户行业分类（1）墙壁插座、多功能排插、电源适配器插座生产制造企业，车间质检实验室、产品研发可靠性测试；（2）插座插套、导电五金元器件厂商，出厂插拔性能可靠性检测；（3）第三方电气安全检测实验室、CCC 强制认证型式检验机构；（4）各地产品质量监督检验所、大专院校电气专业教学实验室。
9、客户高频咨询问答内容（1）问：插座*大*小拔出力合格判定标准是什么？答：*大拔出力施加对应总砝码拉力后插头顺利脱出；单极*小拔出力量规放入插套静置 30 秒不滑落，两项全部满足即为合格。（2）问：SN2118 能否测试 32A 大功率工业插座？答：本机标配仅支持≤16A 家用插座，32A 大电流插座需定制加大砝码与专用量规，可联系客服定制设备。（3）问：这套设备可以用于 CCC 型式认证检测吗？答：整机尺寸、砝码重量、量规规格完全匹配 GB/T2099.1 强制检测条款，测试记录可直接用于 CCC 初次认证、年度监督抽检。（4）问：配套砝码是否支持计量校准？答：全部砝码出厂带精度标识，可送至计量院校准，满足实验室计量溯源管理规范。
10、配套增值服务说明（1）设备出厂附赠纸质完整版标准操作说明书、砝码量规配套对照表、配件收纳铝箱；（2）技术人员线上远程视频教学，演示*大 / *小拔出力完整操作流程；（3）可配套整套插头插座检测设备打包采购（端子弯曲、横向应力、插销硬度试验机等）；（4）支持设备机身 LOGO、铝箱 OEM 贴牌定制，适配仪器经销商、检测机构定制需求；（5）质保期内免费补发磨损量规、挂钩等易损耗配件。 如需获取 SN2118 *大*小拔出力试验装置详细报价、设备测试实拍视频、GB/T2099.1 第 22 条完整试验方案，可直接在线留言或电话咨询；支持客户寄送插座试样到工厂，免费现场演示整套插拔力测试流程。
