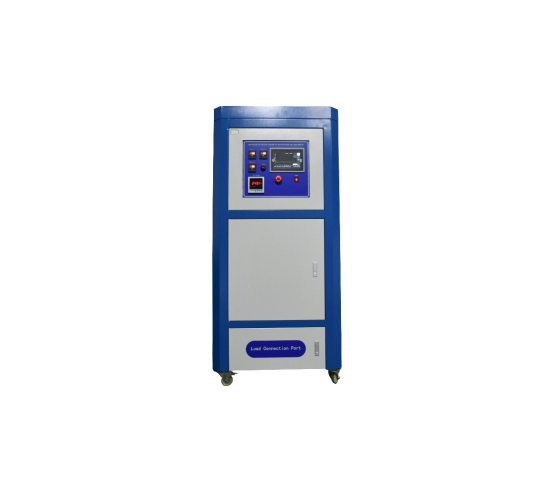

SN2117D 自镇流灯开关负载柜
发布时间: 2026-08-07 17:42
SN2117D 自镇流灯开关负载柜是固定式 LED 自镇流灯开关专用电气负载检测设备，整机严格按照 GB16915.1-2014、IEC60669-1 标准 19.3 条款设计制造，一体式钢结构柜体，内置调压、标准阻容负载、触摸屏控制系统，无需外接调压器，支持 3 个开关同步测试，广泛用于墙壁开关生产企业质检、第三方电气检测机构、CCC 强制认证型式试验。
1、产品整体概述SN2117D 自镇流灯开关负载柜是固定式 LED 自镇流灯开关专用电气负载检测设备，整机严格按照 GB16915.1-2014、IEC60669-1 标准 19.3 条款设计制造，一体式钢结构柜体，内置调压、标准阻容负载、触摸屏控制系统，无需外接调压器，支持 3 个开关同步测试，广泛用于墙壁开关生产企业质检、第三方电气检测机构、CCC 强制认证型式试验。 2、设备适配执行标准清单设备同时兼容国内强制国标与国际电工标准，各标准对应检测条款整理如下表格： | 执行标准编号 | 检测对应条款 | 试验检测对象 |
|---|
| GB16915.1-2014 | 家用固定式开关通用要求 第 19.3 条款 | 控制自镇流灯的墙壁开关 |
| IEC60669-1:2007 | 家用固定开关国际标准 clause 19.3 | LED 自镇流负载开关 |
3、适用试样范围与设备检测用途本设备测试试样限定为控制自镇流 LED 灯具的固定式墙壁开关，额定电压 250V，额定电流 10A/13A/16A/20A。设备核心检测用途：模拟开关通断 LED 负载时产生的电应力、热应力，全程监测开关触头状态，检验是否出现持续闪弧、触头熔焊、开关长通 / 长断失效，评估开关电气耐久性能，规避成品使用发热、短路安全隐患。
4、完整测试工作原理设备内部集成电阻、电容标准负载组合，内置调压单元输出标准 250V 测试电压；将待测开关接入 3 路独立输出工位，设备预置标准冲击电流 Ipeak、I²t 能量参数；测试过程持续采集回路电气波形，若出现触头粘连、持续通断故障，设备自动停机并声光报警；配套 90° 合闸计量端口，可外接示波器校准波形与能量数值，满足实验室计量溯源要求。
| 参数项目 | 设备实际规格 |
|---|
| 测试工位数量 | 3 工位，独立回路输出 |
| 操作控制方式 | 触摸屏 + 实体按键，数显仪表监测 |
| 电压显示量程 | 0～300V，精度 0.5 级 |
| 功率显示量程 | 0～9KW，精度 0.5 级 |
| 输出可调电压 | 0-280V，稳定输出标准 250V 测试电压 |
| 开关额定电流档位 | 10A、13A、16A、20A 四档预设 |
| 计量配套结构 | 内置 90 度合闸板，计量专用波形端口 |
| 故障保护功能 | 长通 / 长断故障保护，保护时间 1～99S 可调，触发停机报警 |
| 整机外形尺寸 | 800×800×1800mm（宽 × 深 × 高） |
| 整机自重 | 200kg |
| 设备供电电源 | AC220±5%/50Hz，10KVA |
| 标准使用环境 | 温度 5～40℃，湿度 20～80% RH，无腐蚀粉尘、无强电磁干扰 |
6、设备结构特点与核心产品优势（1）出厂预存全套标准负载参数，调节至 250V 后一键匹配对应电流档位，无需人工计算负载配比，上手简单；（2）自带内置调压装置，省去外置调压器采购成本，设备一体化摆放，节省实验室空间；（3）三工位同步独立测试，单次可同时检测 3 款开关，大幅提升质检、认证试验效率；（4）配套专业计量模式与波形采集端口，支持计量院校准检定，检测数据具备公信力，可直接用于 CCC 认证；（5）实时数显电压、功率，指针电流表直观观测冲击电流波形，故障自动停机报警，避免试样烧毁；（6）加厚一体式钢结构柜体，带移动脚轮，转运方便，内部接触器、继电器采用工业级元器件，长期高频测试稳定耐用。
7、适配采购客户行业分类（1）墙壁开关、智能照明开关生产制造企业，车间出厂质检实验室、产品研发可靠性测试；（2）LED 照明、自镇流灯具配套开关元器件厂商，成品电气性能出厂检测；（3）第三方电气安全检测实验室、CCC 强制认证型式检验机构；（4）各地产品质量监督检验所、大专院校电气专业教学实验室。
8、客户高频咨询问答内容（1）问：自镇流灯开关负载试验合格判定标准是什么？答：完整通断测试周期内，开关无持续闪弧、触头无熔焊粘连，不出现**性长通、长断失效，无过度磨损、发热损坏即为合格。（2）问：SN2117D 能否测试非自镇流荧光灯、普通阻性负载开关？答：本设备专为自镇流 LED 灯负载定制，普通阻性 / 荧光灯负载需选用通用型开关负载柜，可联系客服匹配对应型号。（3）问：设备出具的测试数据可以用于 CCC 型式认证吗？答：整机负载参数、计量端口、90° 合闸结构完全匹配 GB16915.1-2014 强制条款，波形、I²t 数据可外接示波器导出存档，满足认证机构检测要求。（4）问：设备需要定期计量校准吗？答：标配独立计量模式与合闸工装，每年可送至第三方计量机构校准电压、冲击电流、I²t 参数，符合实验室计量管理规范。
9、配套增值服务说明（1）设备出厂附赠纸质完整版标准操作说明书、电气原理图、配件清单；（2）技术人员远程视频指导接线、参数设置、计量波形采集全流程教学；（3）可配套整套开关插座检测设备打包采购（端子弯曲、横向应力、插销硬度试验机等）；（4）支持设备机身 LOGO、操作面板 OEM 贴牌定制，适配仪器经销商、检测机构定制需求；（5）质保周期内免费远程故障排查，核心元器件可上门检修维护。 如需获取 SN2117D 自镇流灯开关负载柜详细报价、设备运行实拍视频、GB16915.1 第 19.3 完整试验方案，可直接在线留言或电话咨询；支持客户寄送开关试样到厂，免费现场演示完整负载通断测试流程。
