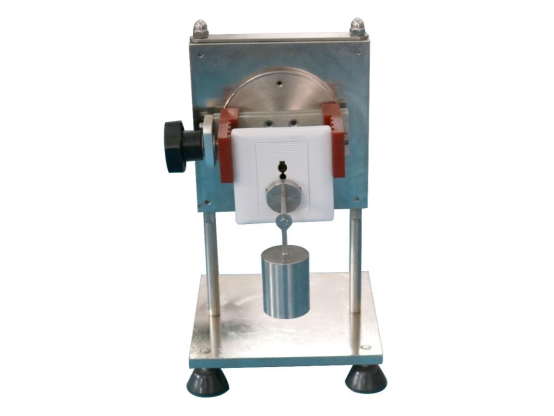

SN2113 横向应力试验装置

发布时间: 2026-08-07 17:32

SN2113 横向应力试验装置是家用插座专用机械强度检测工装，整机严格按照 GB/T2099.1-2021、IEC60884-1 标准图纸加工制造，无需外接电源，台式摆放开箱即用，广泛用于插座生产厂出厂自检、第三方检测机构、CCC 型式认证试验。

1、产品整体概述

SN2113 横向应力试验装置是家用插座专用机械强度检测工装，整机严格按照 GB/T2099.1-2021、IEC60884-1 标准图纸加工制造，无需外接电源，台式摆放开箱即用，广泛用于插座生产厂出厂自检、第三方检测机构、CCC 型式认证试验。

2、设备适配执行标准清单

设备同时兼容国内强制国标与国际电工标准，各标准对应检测条款、配套标准附图整理如下表格：

执行标准编号	检测对应条款	配套标准附图
GB/T2099.1-2021	家用和类似用途插头插座通用要求 13.14	图 13
IEC60884-1:2006	家用插头插座国际标准 clause13.14	figure13

3、适用试样范围与设备检测用途

本设备测试试样限定为额定电流≤16A、额定电压≤250V 的家用墙壁插座、移动插座。

设备核心检测用途：模拟电器插入插座后产生的横向拉扯外力，验证插座插孔结构承受横向应力后，是否出现开裂、松动、脱出等标准规定损坏，判定插座插孔机械强度是否达标。

4、完整测试工作原理

整机完全按照标准尺寸制作，将国标试验插头插入待测插座，悬挂 5N 标准砝码施加横向拉力；每完成 1 次测试将试样旋转 90°，共计 4 个方向循环测试，全程观察插座、插头是否出现破损、脱落等失效问题，以此判定产品结构可靠性。

5、SN2113 全套技术参数表

所有参数完全对标标准规范，文字化表格便于搜索引擎收录，可直接用于实验室设备台账备案：

6、设备结构特点与核心产品优势

（1）整机不锈钢一体式框架，结构稳定无晃动，测试数据一致性高，第三方检测机构通用款；

（2）出厂配齐全套国标试验插头，无需额外采购辅具，开箱即可开展完整测试；

（3）自带快速旋转定位结构，90° 分度清晰，操作简单，普通质检人员快速上手；

（4）无电气配件，不存在电路故障，使用寿命长，实验室长期高频使用不易损坏；

（5）体积小巧轻便，台面任意摆放，不占用实验室大量空间。

7、适配采购客户行业分类

（1）墙壁插座、排插、多功能移动插座生产制造企业，车间质检实验室、产品研发可靠性测试；

（2）电气元器件、电源附件生产厂商，产品出厂安全检测；

（3）第三方电气安全检测实验室、CCC 强制认证型式检验机构；

（4）产品质量监督检验所、大专院校电气专业教学实验室。

8、客户高频咨询问答内容

（1）问：横向应力试验合格判定标准是什么？

答：4 个方向悬挂 5N 砝码测试全程，插头不得从插座脱出，插座插孔、壳体无开裂、变形、破损即为合格。

（2）问：SN2113 可以测试 16A 以上大功率工业插座吗？

答：设备适配标准试样为≤16A、250V 家用插座，大功率工业插座需选用定制款工装，可联系客服咨询。

（3）问：设备是否满足 CCC 认证检测要求？

答：整机结构、砝码、插头全部匹配 GB/T2099.1-2021 强制检测条款，测试记录可直接用于 CCC 初次认证、年度监督抽检。

（4）问：砝码重量是否支持校准？

答：标配 5N 标准砝码附带校准精度，可送检计量院校准，满足实验室计量溯源要求。

9、配套增值服务说明

（1）设备出厂附赠纸质标准操作说明书、配件清单；

（2）支持线上远程视频指导安装、完整测试流程教学；

（3）可配套整套插头插座检测设备打包采购（端子弯曲试验机、插拔力试验机等）；

（4）支持设备机身 OEM 贴牌，适配仪器经销商、检测机构定制需求。

如需获取 SN2113 横向应力试验装置详细报价、设备测试实拍视频、完整标准试验方案，可直接在线留言或电话咨询；支持客户寄送插座试样到厂，免费现场演示整套横向应力测试流程。
