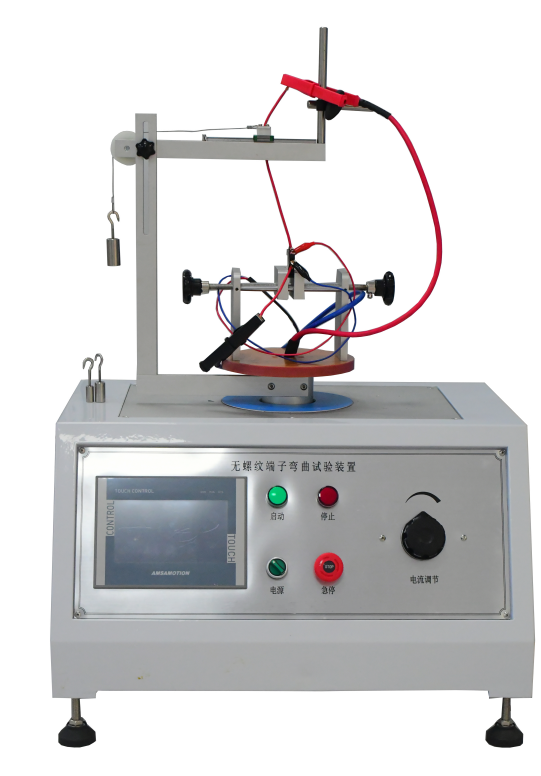

SN2112 无螺纹端子弯曲试验装置
发布时间: 2026-08-07 16:45
SN2112 无螺纹端子弯曲试验装置是家用开关、插座无螺纹接线端子专用检测设备，整机完全按照国标与 IEC 国际标准图纸加工制造，可满足工厂出厂自检、第三方检测实验室、CCC 型式试验等各类检测场景使用需求。
1、产品总述SN2112 无螺纹端子弯曲试验装置是家用开关、插座无螺纹接线端子专用检测设备，整机完全按照国标与 IEC 国际标准图纸加工制造，可满足工厂出厂自检、第三方检测实验室、CCC 型式试验等各类检测场景使用需求。
2、设备适配执行标准清单设备同时兼容国内强制标准与国际电工标准，各标准对应的检测条款、配套标准附图整理如下表格： | 执行标准编号 | 检测对应条款 | 配套标准附图 |
|---|
| GB/T2099.1-2021 | 家用和类似用途插头插座通用要求 12.3.12 | 图 12 |
| GB16915.1-2014 | 固定式电器开关通用要求 12.3.12 | 图 11 |
| IEC60884-1:2006 | 家用插头插座国际标准 clause12.3.12 | figure12 |
| IEC60669-1:2007 | 固定安装开关国际标准 clause12.3.12 | figure11 |
3、适用试样范围与设备检测用途本设备仅适用于装配单芯硬导体的无螺纹弹簧接线端子，是墙壁开关、电源插座内部接线端子专用检测工装。设备主要检测用途：模拟日常接线时导线弯折、外力受力工况，验证弯曲应力传递到端子夹紧结构后，端子能否持续稳定夹紧导线，排查产品后期使用接触不良、发热等安全隐患。
4、完整测试工作原理按照标准规范将单芯硬导线锁紧在无螺纹端子内，把整套试样固定至设备单工位；按照标准规定的多个角度对导线垂直施加外力并反复弯曲，试验全程实时监测回路电压降，依靠压降数值判断端子夹持牢固程度与导电接触面可靠性。
5、SN2112 全套技术参数表所有参数严格对标标准规范，可直接用于实验室设备台账、认证备案使用： | 参数项目 | 设备实际规格 |
|---|
| 测试工位数量 | 单工位 |
| 可调节弯曲角度范围 | 0-360° 全域可调 |
| 标准弯曲测试方向 | 共 12 个方向，相邻方向角度差 30°±3° |
| 标配标准弯曲力档位 | 0.25N、0.5N、1.0N 三档砝码 |
| 外力施加规范 | 垂直于导线原始延伸方向施力 |
| 设备操作模式 | 手动操作 |
| 整机外形尺寸 | 400×450×150mm（宽 × 深 × 高） |
| 整机自重 | 30kg |
| 设备供电条件 | AC220V±10%/50Hz 市电 |
| 设备正常使用环境 | 环境温度 5-35℃，环境湿度 30%-90% |
| 试验合格判定规则 | 测试过程电压降≤25mV；若压降超出标准值，持续时长不得超过 1 分钟 |
6、设备结构特点与核心竞争优势整机一体式框架结构，台式摆放无需额外固定，开箱即可投入检测工作，相比简易工装拥有多项实用优势：（1）整机结构完全复刻标准图纸，检测数据具备权威性，可用于第三方检测、CCC 认证；（2）配套三档标准砝码，无需额外校准工具，不同线径导线可快速切换对应弯曲力；（3）支持 0-360° 全角度调节，覆盖标准规定全部 12 个受力方向，无测试工况遗漏；（4）自带电压降观测判定功能，无需额外采购万用表、检测仪器，降低实验室采购成本；（5）操作流程简单易懂，普通质检人员短时间培训即可独立完成整套弯曲试验。
7、适配采购客户行业分类（1）墙壁开关、家用电源插座生产企业，适用于车间质检、产品研发可靠性测试；（2）无螺纹弹簧端子、连接器、接插件元器件生产厂商，用于出厂可靠性检测；（3）第三方电气安全检测机构、产品 CCC 强制认证送检实验室；（4）大专院校电气专业实验室、各地产品质量监督检验所。
8、客户高频咨询问答内容
（1）问：无螺纹端子弯曲试验合格判定标准是什么？
答：试验全程监测导线与端子连接处电压降，正常测试压降不能超过 25mV；若压降短时超标，超标持续时间不能超过 1 分钟，满足两项要求即为合格。（2）问：SN2112 设备能否测试多股软导线端子？答：本设备适配试样仅为单芯硬导体无螺纹端子，多股软线端子需选用我厂配套专用测试设备，可联系客服匹配对应型号。（3）问：该设备是否可以用于产品 CCC 型式认证检测？答：设备结构、参数完全匹配国标强制检测条款，测试记录可直接用于 CCC 初次认证、年度监督检测。（4）问：三档弯曲力分别适配什么规格导线？答：0.25N、0.5N、1.0N 三档弯曲力严格遵循 12.3.12 标准划分，对应国标不同线径单芯硬导体，设备配套说明书会标注详细匹配规格。
9、配套增值服务说明（1）设备出厂附赠原厂纸质完整版标准操作说明书；（2）支持技术人员线上远程调试指导，大批量采购可安排技术人员上门现场教学；（3）可提供整套开关插座检测设备打包采购方案，一站式配齐实验室检测工装；（4）支持设备机身 OEM 贴牌定制，满足仪器经销商、检测机构定制需求。 如需获取 SN2112 无螺纹端子弯曲试验装置详细报价、设备实拍测试视频、完整标准测试方案，可直接在线留言或电话咨询；支持客户寄送试样到工厂，免费现场演示整套端子弯曲测试流程。
