电线摇摆试验机 SN1112
发布时间: 2026-10-19 14:44

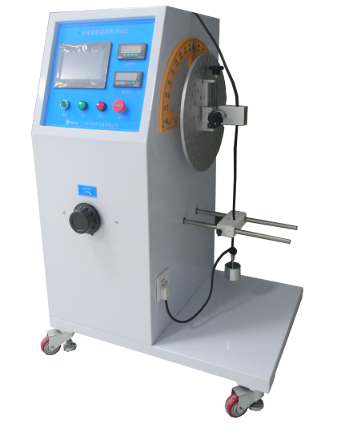

SN1112 电线摇摆试验机，严格依据 GB/T2099.1‑2021 第 23.4、GB3883.1‑2008 第 24.12、GB4706.1‑2024 第 25.14 及 IEC60884‑1:2022、IEC60745‑1:2006、IEC60335‑1:2020 标准开发；整机立式钣金机柜，伺服电机驱动旋转转盘；7 寸触摸屏人机交互；支持单向、双向两种摆动模式；配备 5N、10N、20N 标准荷重砝码；内置负载回路，实时监测电源线导体导通状态；当电源线内部铜丝断线时设备声光报警并自动停机；模拟家用电器、手持电动工具电源软线进线部位反复弯折工况，考核电源软线耐弯曲疲劳性能；广泛用于家电生产企业、电动工具厂商、插头插座制造企业、第三方安规检测实验室。
一、产品简介
SN1112 电线摇摆试验机，严格依据 GB/T2099.1‑2021 第 23.4、GB3883.1‑2008 第 24.12、GB4706.1‑2024 第 25.14 及 IEC60884‑1:2022、IEC60745‑1:2006、IEC60335‑1:2020 标准开发；整机立式钣金机柜，伺服电机驱动旋转转盘；7 寸触摸屏人机交互；支持单向、双向两种摆动模式；配备 5N、10N、20N 标准荷重砝码；内置负载回路，实时监测电源线导体导通状态；当电源线内部铜丝断线时设备声光报警并自动停机；模拟家用电器、手持电动工具电源软线进线部位反复弯折工况，考核电源软线耐弯曲疲劳性能；广泛用于家电生产企业、电动工具厂商、插头插座制造企业、第三方安规检测实验室。
二、执行测试标准
GB/T2099.1‑2021《家用和类似用途插头插座 第 1 部分：通用要求》第 23.4 条款GB3883.1‑2008《手持式电动工具的安全 **部分：通用要求》第 24.12 条款GB4706.1‑2024《家用和类似用途电器的安全 第 1 部分：通用要求》第 25.14 条款IEC60884‑1:2022IEC60745‑1:2006IEC60335‑1:2020
三、核心结构与功能
整机结构：立式主机箱体、伺服驱动旋转转盘组件、可调节试样机械夹具、砝码悬挂组件、负载检测回路单元、7 寸触摸屏控制系统、底部移动脚轮。测试原理：将电源软线试样固定于转盘夹具，进线护套位置对准转盘轴心，软线下端悬挂标准砝码；设置摆动角度、摆动速率、总试验次数；设备执行单向或者双向往复摇摆；负载回路持续监测导体导通；软线内部断线，设备声光报警并自动停机；到达设定总次数自动停机回原点；以此评判电源软线反复弯折后的耐久可靠性。产品特点： 伺服电机驱动，摆动角度 0~±90° 可设置；支持单向初始左转、单向初始右转、双向初始左转、双向初始右转 4 种动作模式；
触摸屏设置速度、角度、总次数，参数直观可调；
内置断线导通检测，电源线断线声光报警、自动停机；
标配 5N、10N、20N 全套标准砝码；
夹具位置可调节，适配 Φ1.0‑Φ25mm 不同外径电源线；
具备回原点、计数清零、报警记录查询功能；底部脚轮方便设备移位。
四、主要技术参数
| 项目 | 参数 |
|---|
| 型号 | SN1112 电线摇摆试验机 |
| 试验工位 | 单工位 |
| 控制系统 | 7 寸彩色触摸屏控制 |
| 驱动方式 | 伺服电机驱动转盘 |
| 适配线缆外径 | Φ1.0~Φ25mm |
| 弯折角度 | ±90° 可设定 |
| 摆动模式 | 单向 / 双向，4 种起始方向可选 |
| 摆动速度 | 0‑60 次 /min 可调 |
| 预置试验次数 | 0‑999999 次可设定 |
| 标配荷重砝码 | 5N、10N、20N 各一件 |
| 负载回路参数 | 负载电流 0.1A，电压小于 24V |
| 试验判定方式 | 回路导通监测，断线声光报警自动停机 |
| 整机外形尺寸 | W600×D700×H1350mm |
| 整机重量 | 约 120kg |
| 工作电源 | AC220V±10% 50‑60Hz |
五、试样范围
家用电器、手持式电动工具、插头插座产品配套的电源软线，考核电源线进线根部耐弯曲疲劳性能。
六、试验判定项目
结构评价：完成标准规定摇摆弯曲循环次数；电源线内部导体无断线，护套无开裂破损；电源软线弯曲耐久性能满足国标、IEC 标准，判定试验合格。
七、使用环境条件
环境温度 5‑35℃；环境相对湿度 30‑90% RH；场地通风，无腐蚀性易燃易爆气体；供电 AC220V 可靠接地；设备摆放平整地面。
