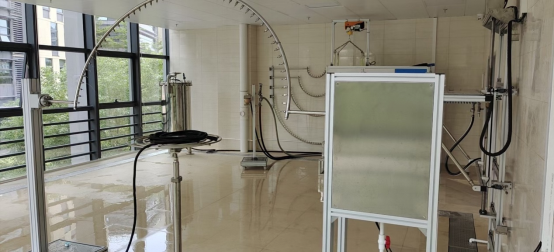

IPX1‑6 防水综合测试系统 SN4418
发布时间: 2026-09-23 17:15
SN4418 IPX1‑6 防水综合测试系统，严格依据 GB/T4208‑2017《外壳防护等级（IP 代码）》、GB/T20234.1‑2023、IEC60529:2013、IEC60598‑1:2020 标准开发；设备为开放式一体化结构，集成 IPX1‑2 垂直滴水机构、IPX3‑4 摆管淋雨机构、IPX3‑4 手持式淋水机构、IPX5‑6 手持式强喷水机构；采用三菱 PLC+7 寸彩色触摸屏控制系统，支持恒流、恒压双模式供水；配置过滤净水装置，避免喷嘴针孔堵塞；完成滴水、淋水、强喷水全套 IPX1‑IPX6 防水试验；考核电工电子产品、新能源充电连接装置、户外灯具、汽车零部件外壳防水防护性能；广泛用于新能源企业、灯具厂、家电企业、第三方安规检测实验室。
一、产品简介
SN4418 IPX1‑6 防水综合测试系统，严格依据 GB/T4208‑2017《外壳防护等级（IP 代码）》、GB/T20234.1‑2023、IEC60529:2013、IEC60598‑1:2020 标准开发；设备为开放式一体化结构，集成 IPX1‑2 垂直滴水机构、IPX3‑4 摆管淋雨机构、IPX3‑4 手持式淋水机构、IPX5‑6 手持式强喷水机构；采用三菱 PLC+7 寸彩色触摸屏控制系统，支持恒流、恒压双模式供水；配置过滤净水装置，避免喷嘴针孔堵塞；完成滴水、淋水、强喷水全套 IPX1‑IPX6 防水试验；考核电工电子产品、新能源充电连接装置、户外灯具、汽车零部件外壳防水防护性能；广泛用于新能源企业、灯具厂、家电企业、第三方安规检测实验室。
二、执行测试标准
GB/T4208‑2017《外壳防护等级（IP 代码）》IPX1、IPX2、IPX3、IPX4、IPX5、IPX6GB/T20234.1‑2023《电动汽车传导充电用连接装置 第 1 部分：通用要求》第 7.15.2.8GB7000.1‑2023《灯具 第 1 部分：一般要求与试验》IEC60529:2013《Degrees of protection provided by enclosure (IP code)》IEC60598‑1:2020《Luminaries‑Part1:General requirements and tests》IEC62196‑1:2025 第 20.2、30 章节
三、核心结构与功能
整机结构：IPX1‑2 垂直滴水机构、IPX3‑4 摆管淋雨机构、IPX3‑4 手持淋水机构、IPX5‑6 手持喷水机构、储水浸水箱、防水载物转台、供水过滤系统、三菱 PLC 电气控制柜、7 寸彩色触摸屏。测试原理：系统分为大、小两路供水回路，电子流量计 + 数字压力表实时采集水流量与水压；PLC 通过变频器调节水泵转速实现恒流 / 恒压供水；分别执行滴水、摆管淋雨、手持淋水、强喷水试验；转台可倾斜 15° 旋转，模拟产品不同受水角度；试验结束自动排尽管道积水。产品特点：开放式一体化集成 IPX1‑IPX6 全套项目；盲孔 / 通孔针头切换实现 IPX3‑IPX4 快速切换，无需更换摆管；不锈钢精密喷嘴，配套水过滤装置，防止针孔堵塞；触摸屏预置标准试验参数，也支持自定义参数；具备漏电、缺水、超压多重安全保护。
四、主要技术参数
| 项目 | 参数 |
|---|
| 型号 | SN4418 IPX1‑6 防水综合测试系统 |
| 控制单元 | 三菱 PLC，7 寸彩色触摸屏 |
| 供水模式 | 恒流供水、恒压供水双模式，大小流量双分路 |
| 大流量分路（IPX5‑6） | 流量 10‑100L/min，精度 ±0.5L/min，不锈钢离心泵 |
| 小流量分路（IPX1‑4） | 流量 1‑10L/min，精度 ±0.5L/min，压力 0.1‑3Kg/cm² |
| IPX1‑2 滴水机构 | 滴水面积 1000×1000mm；滴水高度 200mm 自动测距；流量 1/3mm/min 两档切换；滴水箱电动升降 1100‑1800mm |
| IPX3‑4 摆管淋雨 | R200‑R1600mm 可选；针孔 Φ0.4mm；IPX3 摆角 ±60°，IPX4 摆角 ±175°；摆速标准时序；盲孔针头切换 IPX3/4 |
| IPX3‑4 手持淋水喷头 | 121 孔黄铜喷头，流量 10L/min±5%；压力 50‑150Kpa |
| IPX5‑6 喷水喷嘴 | IPX5 孔径 Φ6.3mm；IPX6 孔径 Φ12.5mm；喷水距离 2.8m；流量 IPX5：12.5L/min，IPX6：100L/min |
| 防水载物转台 | Φ600mm，转速 1r/min，可倾斜 15°，*大承重 50kg |
| 储浸水箱容积 | 500L；内腔 W600×D600×H1400mm，带钢化观察窗、深度标尺 |
| 计时范围 | 0‑99.9min 可预置，各机构独立计时 |
| 安全保护 | 漏电、过载、短路、缺水、超压安全阀保护 |
| 整机电源 | AC380V±5% 50Hz，总功率 15KW |
| 使用水源 | 洁净自来水，系统自带精密水过滤装置 |
五、试样范围
电工电子产品、汽车摩托车零部件、通讯产品、家用电器、户外照明灯具、电动汽车充电枪 / 插座等需要做 IPX1‑IPX6 外壳防水防护等级测试的试样。
六、试验判定项目
结构评价：按对应标准完成 IPX1‑IPX6 等级防水试验；试验后检查样品内部进水情况；样品绝缘、电气性能、功能无异常，外壳防护满足对应 IP 等级标准，判定试验合格。
七、使用环境条件
环境温度 15‑35℃；环境相对湿度 25%‑75% RH；大气压力 86‑106kPa；场地地面平整，具备进水、良好排水、防水漏电保护开关；无高浓度粉尘、腐蚀性、易燃易爆气体；供电 AC380V±5%。
