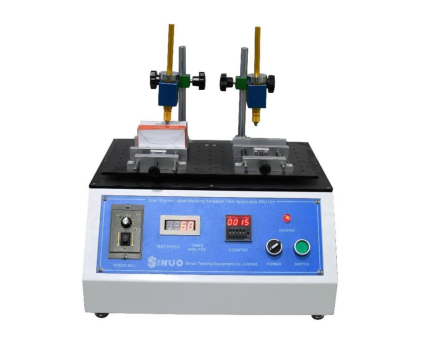

标签耐磨试验机 SN1101
发布时间: 2026-09-22 16:10
SN1101 标签耐磨试验机为安规标志耐磨专用整机设备，严格按照 GB4706.1‑2024 第 7.14、GB/T20234.1‑2023 第 6.2.1.4、IEC60335‑1:2020、IEC62196‑1:2025 第 8.7 条款及图 8 开发；双工位电动往复驱动，砝码施加标准 5±1N 试验负载；可更换浸透水、浸透汽油的摩擦布对产品标识往复摩擦；用于考核家用电器、充电接口、电缆表面印刷标签标识抗摩擦耐久性能；广泛用于家电制造企业、新能源充电桩企业、第三方安规检测实验室。
一、产品简介
SN1101 标签耐磨试验机为安规标志耐磨专用整机设备，严格按照 GB4706.1‑2024 第 7.14、GB/T20234.1‑2023 第 6.2.1.4、IEC60335‑1:2020、IEC62196‑1:2025 第 8.7 条款及图 8 开发；双工位电动往复驱动，砝码施加标准 5±1N 试验负载；可更换浸透水、浸透汽油的摩擦布对产品标识往复摩擦；用于考核家用电器、充电接口、电缆表面印刷标签标识抗摩擦耐久性能；广泛用于家电制造企业、新能源充电桩企业、第三方安规检测实验室。
二、执行测试标准
GB4706.1‑2024《家用和类似用途电器的安全 第 1 部分：通用要求》第 7.14 条款GB/T20234.1‑2023《电动汽车传导充电用连接装置 第 1 部分：通用要求》第 6.2.1.4IEC60335‑1:2020《Household and similar electrical appliances‑Safety‑Part1:General requirements》clause 7.14IEC62196‑1:2025 第 8.7 条款及图 8
三、核心结构与功能
整机结构：主机箱体、双测试工位、可调试样机械夹具、标准测试压头、砝码加载组件、计数控制系统；测试原理：电机驱动试样夹具做往复行走运动，摩擦头下方垫测试介质布，砝码施加 5±1N 标准负载，按标准设定摩擦次数自动停机；试验流程：水浸透布往复摩擦 10 次；更换汽油浸透布往复摩擦 15 次；观察标签标识是否清晰完整；压头配置：符合 NF C 61‑314 figure48、IEC62196‑1 Figure8，rayon 材质，邵氏硬度 shore A 47±5。
四、主要技术参数
| 项目 | 参数 |
|---|
| 型号 | SN1101 标签耐磨试验机 |
| 测试工位 | 2 工位，可同时测试两组样品 |
| 驱动方式 | 电动往复驱动 |
| 控制方式 | 按键数显控制 |
| 试验周期 | 0‑9999 次可预置，到达设定次数自动停机 |
| 试验速度 | 1 次 /s（一次包含前行 + 后退完整周期） |
| 试验负载 | 5±1N，砝码加载 |
| 测试压头 | IEC62196‑1 Figure8 标准压头，邵氏 A47±5 |
| 试样夹持 | 机械装夹，夹持位置可调 |
| 整机外形尺寸 | 500×500×600mm(W×D×H) |
| 整机重量 | 60kg |
| 工作电源 | AC220V±10% 50‑60Hz |
五、试样范围
家用和类似用途电器产品标识标签、新能源充电接口标识、电缆表面印刷数字及文字标志。‘
六、试验判定项目
结构评价：完成水浸布 10 次、汽油浸布 15 次往复摩擦试验后；产品标签标识应当保持清晰完整，无模糊、脱落、掉色，判定试验合格。
七、使用环境条件
环境温度 5‑35℃；环境相对湿度≤85% RH；现场无高浓度粉尘、腐蚀性气体、易燃易爆气氛；供电 AC220V±10%。
八、咨询服务
整机标准配置现货，可提供计量校准服务；如需获取设备选型方案、详细报价、标准技术资料，欢迎来电咨询。
