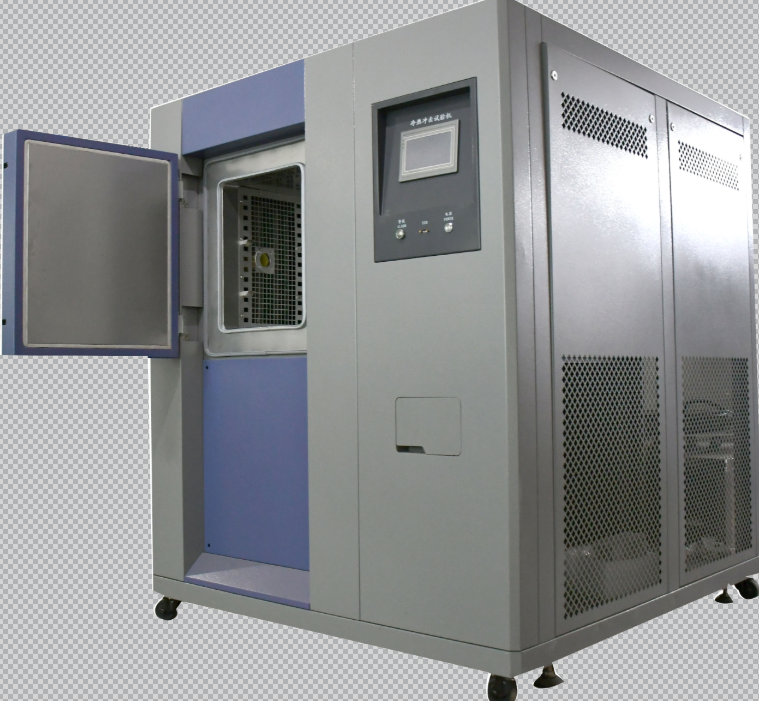

冷热冲击试验箱 SN887
发布时间: 2026-08-28 15:57
SN887 冷热冲击试验箱分为两箱式、三箱式结构，样品静置或者气流切换方式，模拟产品遭受急剧高低温骤变冲击环境；考核金属、塑料、橡胶、电子元器件、汽车零部件受温度快速交变产生热胀冷缩应力带来的物理、结构破坏。设备依靠加热、制冷系统实现高低温蓄热蓄冷，威纶 7 寸真彩触摸屏控制系统，支持定值测试与多段程式测试，U 盘 / R232 导出温度曲线数据；广泛用于电子电工、军工、汽车零部件温度应力可靠性筛选测试。
一、产品简介
SN887 冷热冲击试验箱分为两箱式、三箱式结构，样品静置或者气流切换方式，模拟产品遭受急剧高低温骤变冲击环境；考核金属、塑料、橡胶、电子元器件、汽车零部件受温度快速交变产生热胀冷缩应力带来的物理、结构破坏。设备依靠加热、制冷系统实现高低温蓄热蓄冷，威纶 7 寸真彩触摸屏控制系统，支持定值测试与多段程式测试，U 盘 / R232 导出温度曲线数据；广泛用于电子电工、军工、汽车零部件温度应力可靠性筛选测试。
二、执行测试标准
GB/T 2423.1、2、3、4《电工电子产品环境试验 第 2 部分：试验方法》GB2423.22‑87《电工电子产品基本试验规程 试验 N：温度变化试验方法》GB/T5170.2‑1996《电工电子产品环境试验设备基本参数检定方法 温度试验设备》GJB 150.4‑1986 低温试验、GJB 150.5‑1986 温度冲击试验IEC60068‑2‑1:2007、IEC60068‑2‑2:2007、IEC60068‑2‑78:2001、IEC60068‑2‑30:2005
三、核心结构与功能
箱体结构：封闭式箱体；内箱 SUS304 不锈钢圆角结构；外箱 A3 冷轧钢板静电喷塑或 SUS304 不锈钢；聚氨酯发泡保温层；配置双层防爆钢化玻璃观察窗、设备引线测试孔；
制冷系统：复叠式制冷系统，法国泰康全密闭压缩机 / 德国比泽尔半密闭压缩机；环保冷媒 R404A、R23；壳管式水冷冷凝器；鳍片式自动负载容量调节；
控制系统：威纶 7 寸 16 位真彩触摸屏，PID 自整定，A 级 PT100 铂金电阻传感器；支持定值测试、程式测试，存储 100 组程序；支持多种运行模式：先高温→低温、先低温→高温、高低温 + 常温回退模式；U 盘 / R232 接口，温度曲线记录，试验数据下载导出；
加热系统：镍铬合金丝电加热器，SSR 无触点控制；离心式风机循环风道；
安全防护：缺相相序保护、漏电保护、加热器超温短路保护；加热器空焚保护、风扇过流保护；压缩机高压、过热、过流保护；故障声光报警，仪表直接显示故障点位。
四、主要技术参数
| 项目 | 参数 |
|---|
| 型号 | SN887 冷热冲击试验箱 |
| 箱体规格（可选） | 70L 两箱：500×350×400mm150L 两箱：500×400×500mm500L 两箱：1000×500×1000mm100L 三箱：500×450×450mm150L 三箱：600×500×500mm200L 三箱：650×460×670mm |
| 冲击温度范围（可选） | A：‑40～+150℃；B：‑55～+150℃；C：‑65～+150℃ |
| 低温区储冷温度 | ‑10～‑50℃ /‑10～‑65℃ /‑10～‑75℃ |
| 高温区储热温度 | +50℃～+180℃ |
| 转换时间 | ≤8s（两箱）/10s（三箱） |
| 温度恢复时间 | ≤5min |
| 样品区温度波动 | ±0.5℃（恒温） |
| 温度偏差 | ±2℃（空载恒定状态） |
| 设定 / 指示精度 | ±0.1℃ |
| 冲击恒温时间 | 30min 以上可设置 |
| 传感器 | A 级 PT100 铂金电阻 |
| 控制模式 | 定值测试、程式测试（100 组程序），U 盘 / R232 数据导出 |
| 电源 | AC380V±5%/50Hz 三相五线，接地电阻≦4Ω，功率约 30KW |
五、试样范围
金属、塑料、橡胶、电工电子元器件、PCB 电路板、电池、汽车零配件、军工零部件等材料与产品。
六、试验判定项目
外观评价：产品开裂、变形、脱焊、外壳破损、密封失效；
性能评价：通电功能、电气性能、焊接可靠性，考核热胀冷缩应力下产品失效情况。
七、使用环境条件
环境温度 5‑35℃；环境相对湿度≤85% RH；现场无高浓度粉尘、腐蚀性气体、易燃易爆气氛。
