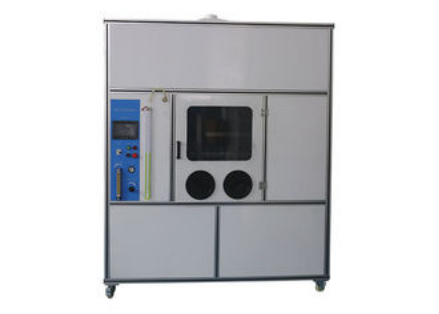

SN7711 UL1581 电线电缆燃烧试验仪
发布时间: 2026-08-26 17:36
SN7711 UL1581 电线电缆燃烧试验仪适用于橡皮绝缘、热塑性绝缘电线电缆、软线装置线、用户引入电缆的阻燃性能测试。可执行 1060 垂直燃烧 FT1、1061 电缆燃烧、1080 VW‑1 垂直燃烧、1090 电器用线水平燃烧、1100 水平 FT2 全套试验，评定线缆着火后向周边可燃物传播火焰的能力。设备配置积分式进气自动点火，PLC+7 寸彩色触摸屏控制，支持红外遥控操作；采用 ANSI/ASTM D5025 标准黄铜本生喷灯，配备美国欧米伽 K 型铠装热电偶、U 型压差计；全不锈钢箱体、大尺寸观察窗，黑色试验背景，配套多功能火焰量规，火焰调节精准，运行稳定，适用于线缆生产企业、UL 安规第三方实验室、质检院所。
一、产品简介SN7711 UL1581 电线电缆燃烧试验仪适用于橡皮绝缘、热塑性绝缘电线电缆、软线装置线、用户引入电缆的阻燃性能测试。可执行 1060 垂直燃烧 FT1、1061 电缆燃烧、1080 VW‑1 垂直燃烧、1090 电器用线水平燃烧、1100 水平 FT2 全套试验，评定线缆着火后向周边可燃物传播火焰的能力。设备配置积分式进气自动点火，PLC+7 寸彩色触摸屏控制，支持红外遥控操作；采用 ANSI/ASTM D5025 标准黄铜本生喷灯，配备美国欧米伽 K 型铠装热电偶、U 型压差计；全不锈钢箱体、大尺寸观察窗，黑色试验背景，配套多功能火焰量规，火焰调节精准，运行稳定，适用于线缆生产企业、UL 安规第三方实验室、质检院所。
二、执行标准① UL1581《电线电缆和软线参考标准》② ANSI/ASTM D 5025 标准喷灯规范
| 项目 | 参数 |
|---|
| 型号 | SN7711 |
| 控制操作方式 | PLC 控制，7 寸彩色触摸屏，带红外远程遥控 |
| 喷灯规格 | ANSI/ASTM D5025，黄铜材质，直径 9.5mm±0.5mm，长度 100mm |
| 气体流量 | 垂直试验：965±30ml/min；水平试验：440±10mL/min，流量计调节 |
| 气体压力 | 0.1MPa |
| U 型压力计背压水柱 | 垂直试验：125±10mm；水平试验：45±5mm |
| 计时范围 | 燃烧 / 余焰时间 9999×0.1S |
| 燃烧角度 | 0°、20°、45° 角度可调 |
| 火焰校验组件 | 美国欧米伽 K 型铠装镍铬 / 镍铝热电偶，耐温 1100℃；测温铜头 Φ9mm±0.01mm |
| 火焰参数 | 垂直：内焰 40±2mm，外焰 125mm；水平：内焰 16.5±1.5mm，外焰 50±4mm垂直升温：100‑700℃用时 54±2s；水平升温：100‑700℃用时 84±2s |
| 喷灯至铜块距离 | 垂直试验 55±1mm；水平试验 25mm |
| 气源要求 | 纯度＞98% 甲烷气体 |
| 整机外形尺寸重量 | WDH=1850×1300×2250mm，整机 400kg |
| 使用环境 | AC220V±10%，50‑60Hz；环境温度 10℃‑35℃，相对湿度 30‑90% |
四、标准配置清单① 试验主机（不锈钢燃烧箱体 + PLC 电控系统）1 台② ASTM D5025 标准本生喷灯组件③ U 型压差计、欧米伽 K 型热电偶测温组件④ 多功能火焰量规、垂直 / 水平试样支架夹具⑤ 燃气流量调节管路组件⑥ 设备说明书、配套配件包
五、适用行业场景电线电缆生产企业、线束线材制造工厂、线缆外贸企业、UL 安规第三方检测实验室、质检院、高校高分子材料实验室；针对橡皮、热塑性绝缘电线电缆开展 VW‑1、FT1、FT2 阻燃性能评估。
六、服务说明SN7711 UL1581 电线电缆燃烧试验仪厂家供货，整机出厂可做火焰校验，可提供设备调试、操作培训、售后维保，欢迎来电咨询设备报价及技术方案。
