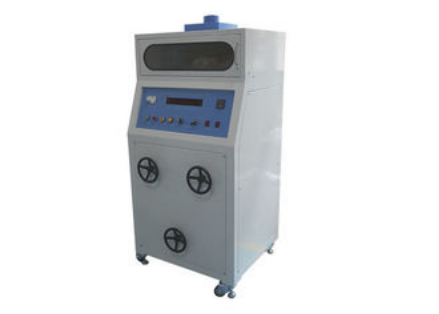

SN779 大电流起弧引燃试验仪
发布时间: 2026-08-26 17:25
SN779 大电流起弧引燃试验仪用于电工电子产品、家用电器零部件材料耐起弧性能试验，模拟带电部件之间、带电部件与接地金属部件之间漏电产生电弧工况，评定绝缘材料耐大电流电弧引燃（HAI）性能。设备采用双电极试验结构，箱体自带安全防护罩；整机电器按键控制，整套试验程序自动运行，配置独立抽风排烟、箱内照明；在规定电流、引弧速度、重复频率下对试样反复引弧，根据试样是否引燃判定材料着火危险等级，适用于电器制造企业、第三方安规实验室、质检院所。
一、产品简介SN779 大电流起弧引燃试验仪用于电工电子产品、家用电器零部件材料耐起弧性能试验，模拟带电部件之间、带电部件与接地金属部件之间漏电产生电弧工况，评定绝缘材料耐大电流电弧引燃（HAI）性能。设备采用双电极试验结构，箱体自带安全防护罩；整机电器按键控制，整套试验程序自动运行，配置独立抽风排烟、箱内照明；在规定电流、引弧速度、重复频率下对试样反复引弧，根据试样是否引燃判定材料着火危险等级，适用于电器制造企业、第三方安规实验室、质检院所。
二、执行标准① GB4943.1‑2001《信息技术设备安全第 1 部分通用要求》附录 A3② GB14048.1‑2012《低压开关设备和控制设备第 1 部分：总则》M.2③ GB/T14536.1‑2008 附录 D.1.10④ IEC60950‑1、IEC60947‑1:2011、IEC60730‑1、IEC60695‑2‑20⑤ UL746A
| 项目 | 参数 |
|---|
| 型号 | SN779 |
| 控制操作方式 | 电器控制，按键操作 |
| 引弧电流 & 功率因数 | 功率因数 0.5 时，引弧电流 33A±0.5A |
| 引弧速率 | 40 次 / 分钟 |
| 电极分离速度 | 254±25mm/S |
| 引弧次数 | 0‑9999 次可预置 |
| 电极配置 | 固定电极：铜，Φ3.5mm (Φ3.2)×152mm，顶端 30° 凿状横刃可移动电极：不锈钢，Φ3.5mm (Φ3.2)×152mm，端部圆锥角 60° |
| 电极夹角 | 与水平成 45°，电极头部曲率半径 0.1mm |
| 试验功能 | 试验程序自动控制，配置独立抽风排烟系统 |
| 箱内照明 | 试验箱照明灯，独立开关控制 |
| 整机外形尺寸重量 | WDH=800×700×1600mm，整机重量 300kg |
| 使用电源 & 环境 | AC380V±10%，50‑60Hz；环境温度 10℃‑35℃，相对湿度 30‑90% |
四、标准配置清单① 试验主机（箱体 + 防护罩 + 电控系统）1 台② 标准铜 / 不锈钢电极套件③ 试样固定夹具组件④ 排烟排风组件⑤ 设备说明书、配套配件包
五、适用行业场景信息技术设备生产企业、低压开关电器厂、家电零部件厂商、绝缘塑料材料工厂、第三方安规检测机构、质检院、高校电气材料实验室；用于电工绝缘材料 HAI 大电流起弧引燃性能测试评估。
六、服务说明SN779 大电流起弧引燃试验仪厂家供货，可提供设备调试、操作培训、售后维保，欢迎来电咨询设备报价及技术方案。
