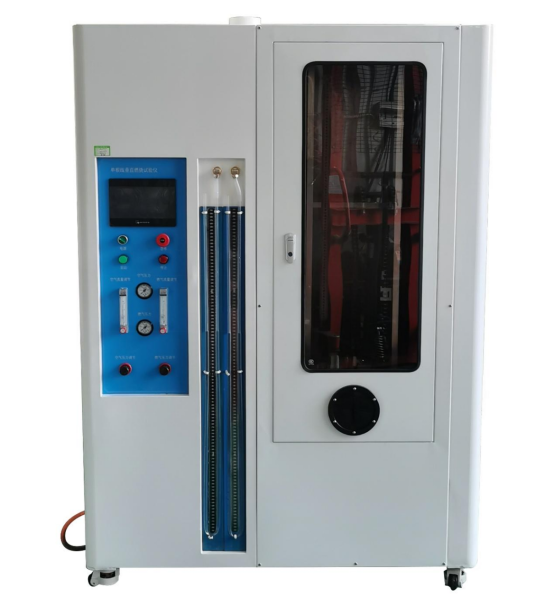

SN775A 单根线垂直燃烧试验仪
发布时间: 2026-08-26 15:37
SN775A 单根线垂直燃烧试验仪用于单根电线电缆、光缆垂直燃烧试验，测定绝缘护套材料燃烧特性，可完成火焰垂直蔓延、燃烧滴落物 / 微粒测试。设备采用三菱 PLC 控制系统，7 寸彩色触摸屏 + 红外遥控双重操作；配置标准 1kW 预混合型喷灯，配套专业火焰测温校验系统，满足国标及 IEC 国际标准实验室检测要求。
一、产品简介SN775A 单根线垂直燃烧试验仪用于单根电线电缆、光缆垂直燃烧试验，测定绝缘护套材料燃烧特性，可完成火焰垂直蔓延、燃烧滴落物 / 微粒测试。设备采用三菱 PLC 控制系统，7 寸彩色触摸屏 + 红外遥控双重操作；配置标准 1kW 预混合型喷灯，配套专业火焰测温校验系统，满足国标及 IEC 国际标准实验室检测要求。
二、执行标准① GB/T18380.11‑2022 电缆和光缆在火焰条件下的燃烧试验 第 11 部分：试验装置② GB/T18380.12‑2022 1KW 预混合型火焰试验方法③ GB/T18380.13‑2022 测定燃烧的滴落（物）/ 微粒的试验方法④ IEC60332‑1‑1:2015、IEC60332‑1‑2:2015、IEC60332‑1‑3:2015⑤ 喷灯标准：GB/T5169.14‑2017 附录 A / IEC60695‑11‑2:2017 Annex A
| 项目 | 参数 |
|---|
| 型号 | SN775A |
| 控制方式 | 三菱 PLC，7 寸彩色触摸屏 + 红外遥控双操作 |
| 喷灯 | 1kW 预混合型喷灯，黄铜燃烧器开口 Φ7±0.05mm，自动点火 |
| 气体参数 | 丙烷：650±10mL/min；空气：10±0.3L/min，双流量计调节 |
| 火焰性能 | 蓝色焰心 46‑78mm，外焰总高度 148‑208mm；100℃‑700℃升温时间 46±6s |
| 燃烧箱尺寸 | 300±2mm (宽)×450±2mm (深)×1200±2mm (高) |
| 试样支架 | 上下支架间距 550±5mm，可配置 5N/mm² 砝码，防止试样位移 |
| 气源条件 | ＞95% 丙烷气，无油无水压缩空气 |
| 安全配置 | 强排风扇、烟雾探测报警、活性炭废气过滤、可抽出电木接物盘 |
| 整机尺寸重量 | 1250×700×1800mm，整机约 200kg，配套通风柜 |
| 使用环境 | AC220V±10%，50‑60Hz；环境温度 10℃‑35℃，相对湿度 30‑90% |
四、标准配置清单① 设备主机 1 台② 火焰高度量规、测温距离规、试样距离规③ 试验专用滤纸 100 张④ 设备说明书、配套配件包
五、适用行业场景电线电缆生产企业、光缆制造工厂、第三方检测机构、质检院、高校材料实验室；用于线缆绝缘、护套阻燃安规检测，评估线缆火焰蔓延以及燃烧滴落物风险。
六、服务说明
SN775A 单根线垂直燃烧试验仪厂家供货，可提供设备调试、操作培训、售后维保，欢迎来电咨询设备报价及技术方案。
