绝缘帽测试仪 SNQC1025
    发布时间: 2026-07-25 14:05

SNQC1025 绝缘帽测试仪是新能源充电桩行业专用安规检测设备，专门匹配国标、IEC 充电连接器绝缘帽拉力强制检测条款。

普通简易拉力工装无闭环力控、无法记录曲线、夹具不可调，难以满足第三方 CNAS 实验室计量审核；本设备搭载伺服闭环控制系统 + 三轴可调专用夹具，精准复现标准规定拉力与保压时长，自动记录拉力全过程数据，适用于充电桩厂、连接器厂商、第三方检测机构出厂可靠性验证。

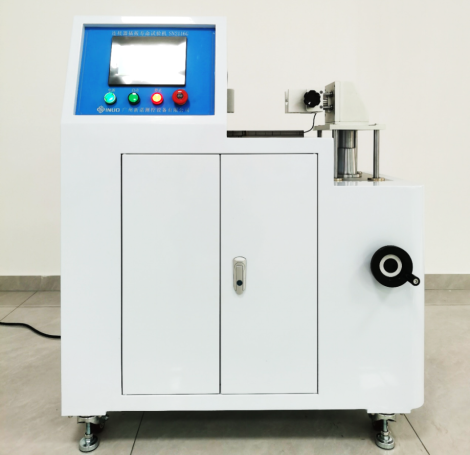

绝缘帽测试仪 SNQC1025

模块 1：产品概述

SNQC1025 绝缘帽测试仪是新能源充电桩行业专用安规检测设备，专门匹配国标、IEC 充电连接器绝缘帽拉力强制检测条款。

普通简易拉力工装无闭环力控、无法记录曲线、夹具不可调，难以满足第三方 CNAS 实验室计量审核；本设备搭载伺服闭环控制系统 + 三轴可调专用夹具，精准复现标准规定拉力与保压时长，自动记录拉力全过程数据，适用于充电桩厂、连接器厂商、第三方检测机构出厂可靠性验证。


模块 2：适配标准清单

  1. 国内国标

    GB/T20234.1-2023《电动汽车传导充电用连接装置 第 1 部分：通用要求》第 7.11.6 条款，充电枪绝缘帽机械拉力可靠性测试。

  2. IEC 国际标准

    IEC62196-1:2025《电动汽车传导充电插头、插座、连接器》第 26.7.3 绝缘帽拉力试验规范，满足出口欧盟充电产品认证检测。



模块 3：设备核心结构与核心卖点

产品型号SNQC1025 绝缘帽测试仪
适配执行标准国标：GB/T20234.1-2023《电动汽车传导充电用连接装置》7.11.6
IEC 国际标准：IEC62196-1:2025 第 26.7.3
测试对象带绝缘帽触头的交流、直流充电枪 / 车载连接器
试验用途检验充电枪绝缘帽耐受正常使用拉力，验证绝缘帽不脱落、无过度磨损、无结构损坏，评估触头机械可靠性
测试原理三菱 PLC + 伺服电机闭环驱动，按设定拉力、行程、保压时间做直线拉力试验；达到目标力值 / 脱离行程自动停机，实时采集拉力数据生成力 - 时间曲线
控制与操作7 寸彩色触摸屏，手动 / 程控双运行模式
驱动系统高精度伺服电机驱动
夹具结构三轴可调专用夹具（X/Y/Z 轴可调），适配不同规格充电枪插销绝缘帽
力值参数量程 0~200N，20kg 高精度传感器；示值误差≤±0.5% F.S.，分辨力 0.1N；实时显示峰值拉力、瞬时拉力
运行参数试验速度 0–100mm/min 可调；试验行程 0–100mm 可调；恒力保压时间 0–999.9s（默认 60s）
工位设计单工位一体式机柜
安全防护接地保护、过载自动停机保护、故障声光提示
设备尺寸重量外形 W1000×D750×H1200mm，整机约 150kg
使用环境电源 AC220V±10%/50–60Hz，功率 2Kw；工作温度 0–40℃，湿度 30%–90% RH


模块 4：测试原理 & 标准操作流程

测试原理：

设备伺服机构对充电枪触头绝缘帽施加恒定拉力，按标准要求保压规定时长，监测拉力变化；当拉力达到设定值或绝缘帽脱落触发行程时设备自动停机，通过数据曲线判定绝缘帽是否出现脱落、开裂、过度磨损等失效缺陷。

标准操作步骤：

  1. 将充电枪试样固定于底座，三轴调节夹具精准夹持绝缘帽；

  2. 触摸屏选择对应标准程序（GB/T20234.1/IEC62196），设置拉力、速度、保压时间；

  3. 启动试验，伺服机构匀速拉拔绝缘帽，系统实时采集拉力数据；

  4. 试验完成自动停机，调取拉力曲线，目视检查绝缘帽、触头结构有无损坏。


模块 5：适用行业 & 测试样品

  1. 新能源充电桩制造企业：交流 7 孔充电枪、直流大功率充电枪、车载充电插座绝缘帽出厂全检；

  2. 连接器零部件厂商：充电枪触头、塑胶绝缘帽来料可靠性验证；

  3. 第三方 CNAS 检测实验室：充电桩产品认证全套安规配套检测设备；

  4. 新能源整车厂：车载充电接口零部件环境 + 机械可靠性抽检；

  5. 出口外贸企业：满足 IEC62196 欧盟认证绝缘帽拉力测试要求。


模块 6：FAQ 问答板块

Q1：SNQC1025 可以同时做国标 GB/T20234.1 和 IEC62196 出口测试吗？A：完全兼容两套标准测试流程，内置标准参数程序，切换标准一键调用，同时满足国内认证与欧盟出口检测。Q2：不同规格充电枪绝缘帽需要更换夹具吗？A：无需更换工装，设备标配三轴可调夹具，通过 X/Y/Z 轴调节夹持位置，适配市面主流交直流充电枪触头。Q3：设备拉力数据能否导出用于检测报告？A：全程记录力值 - 时间曲线，数据可本地存储、U 盘导出，数据完整可溯源，符合 CNAS 实验室审核要求。Q4：设备能否做绝缘帽多次循环耐久拉力测试？

A：支持程控循环模式，可设置循环次数、间歇时间，用于长期耐久老化验证。


需要 SNQC1025 绝缘帽测试仪完整技术规格书、充电桩 IEC / 国标标准测试方案、设备报价单，可在线留言免费领取；支持样机上门测试、整套充电桩安规检测设备配套采购，点击侧边「在线咨询」对接工程师。
