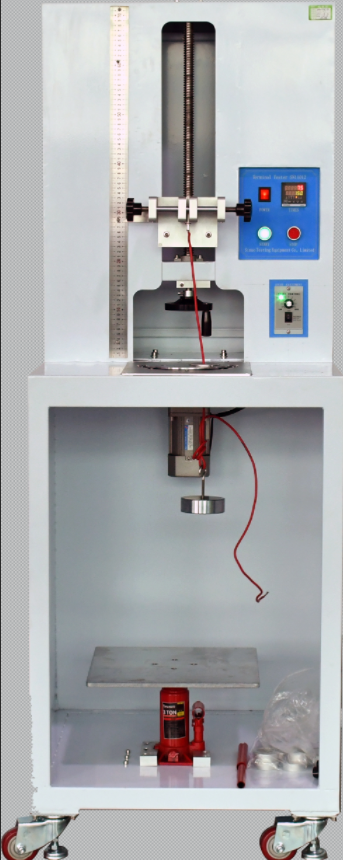

端子测试仪SNQC11012
发布时间: 2026-05-06 10:09
SNQC11012 端子测试仪（线束端子拉力试验机）满足国标 GB、IEC、UL 全套端子检测标准，用于检测螺纹 / 无螺纹接线端子、充电连接器、插头插座机械应力，验证端子夹紧导线时是否损伤线材；搭载丝杆升降、多规格砝码、力值实时监测，到达预设时间 / 次数自动停机报警，广泛用于新能源、家电、第三方质检、高校实验室。
同时覆盖国内、国际、欧美安规标准，出具合规检测数据：
国标系列：GB/T20234.1-2023、GB/T11918.1-2014、GB/T2099.1-2021、GB16915.1-2014、GB13140.3-2008
IEC 国际标准：IEC60884-1、IEC60669-1、IEC60998-2-2
美国 UL 标准：UL486A-B Wire Connectors
二、适用试样与测试用途
适用试样：螺纹夹紧端子、无螺纹接线端子、家用开关插座、工业插头、电动汽车充电连接器、低压线束连接器件。
测试目的：考核端子正常使用承受的机械应力，判定端子夹紧结构是否会过度损坏导线，验证端子连接牢固度，规避线束脱落失效风险。
适用行业：新能源车企、家电制造、连接器工厂、第三方质检实验室、电子线束厂、高校科研实验室。
三、设备测试原理与结构优势

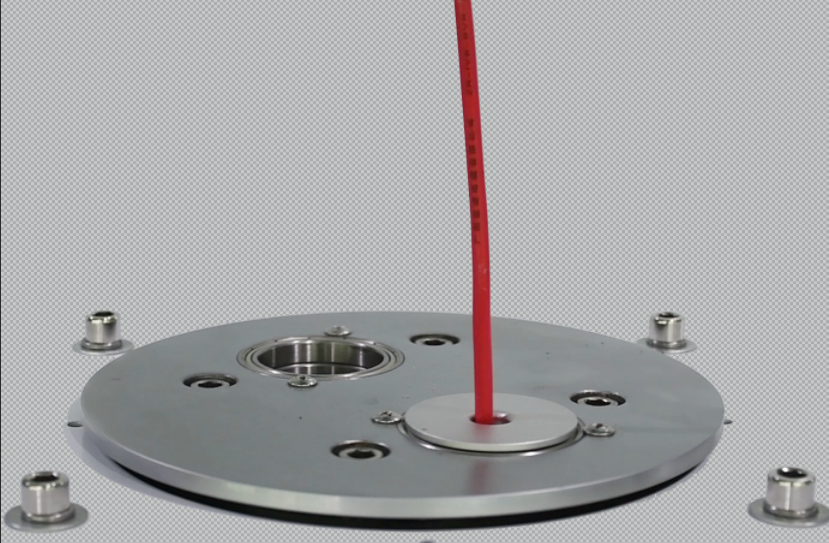

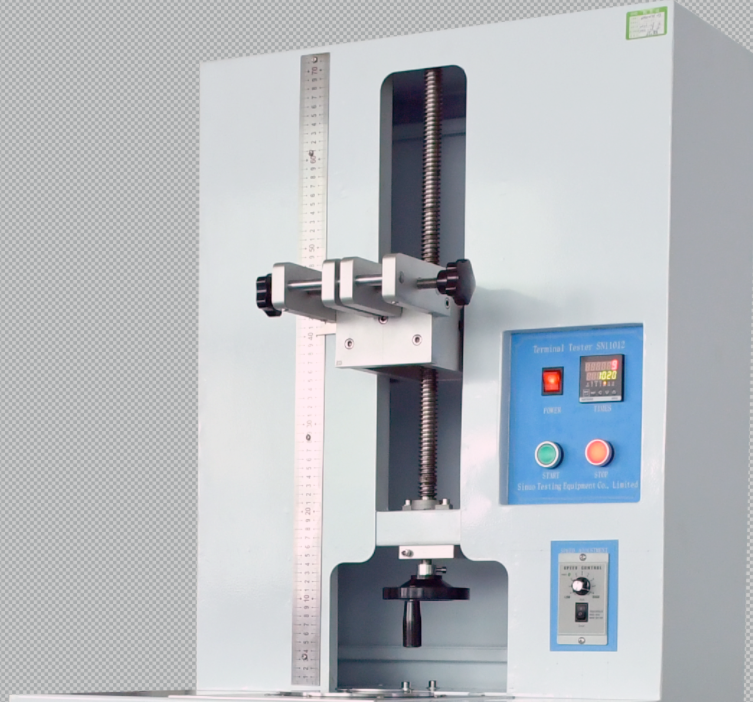

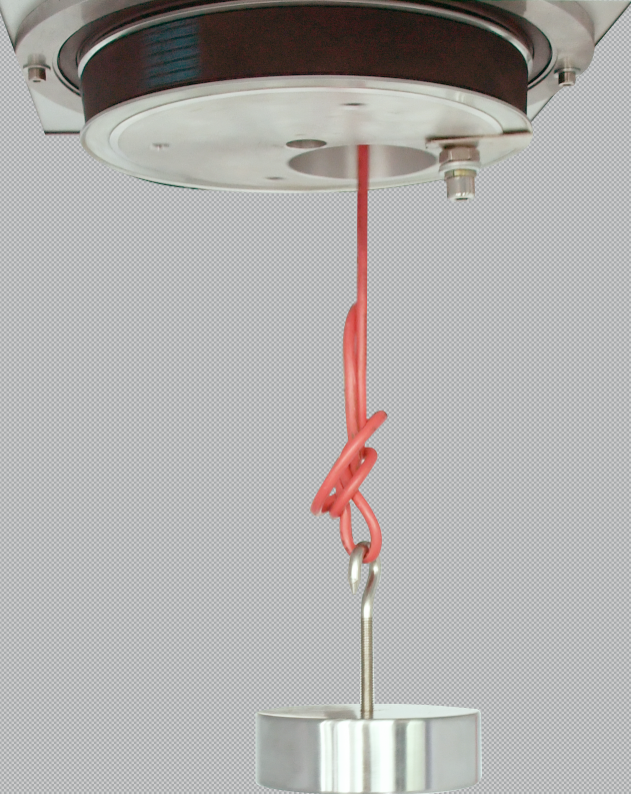

测试原理：丝杆导轨升降结构，搭配标准砝码施加拉力；可预置试验时长，测试完成自动停机并声光报警，触摸屏实时监测拉力数值，支持 1min 恒定拉力测试。

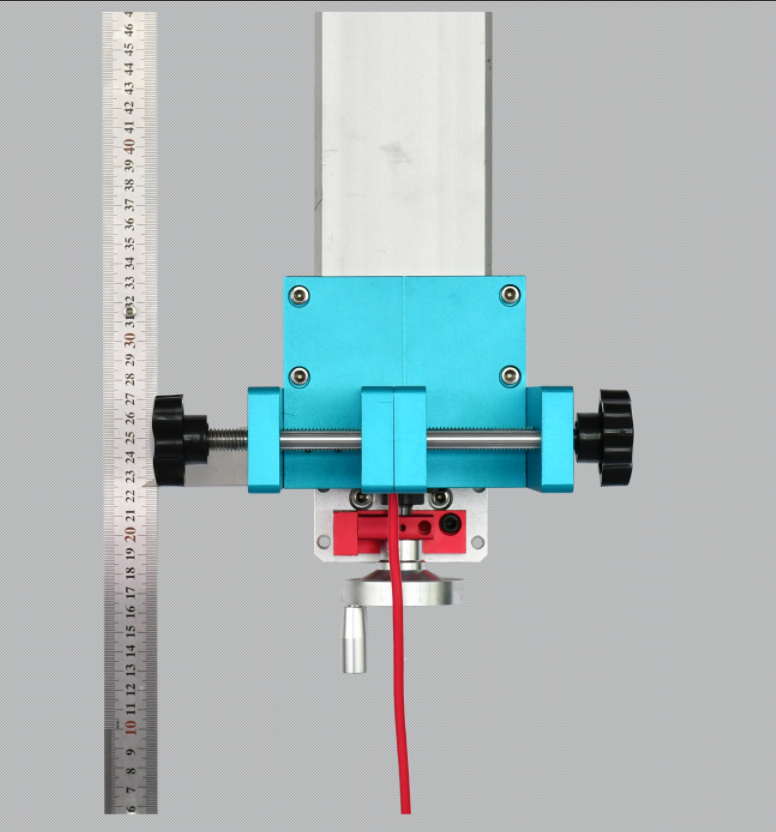

丝杆滑轨手动升降，高度 260~660mm 大范围可调。

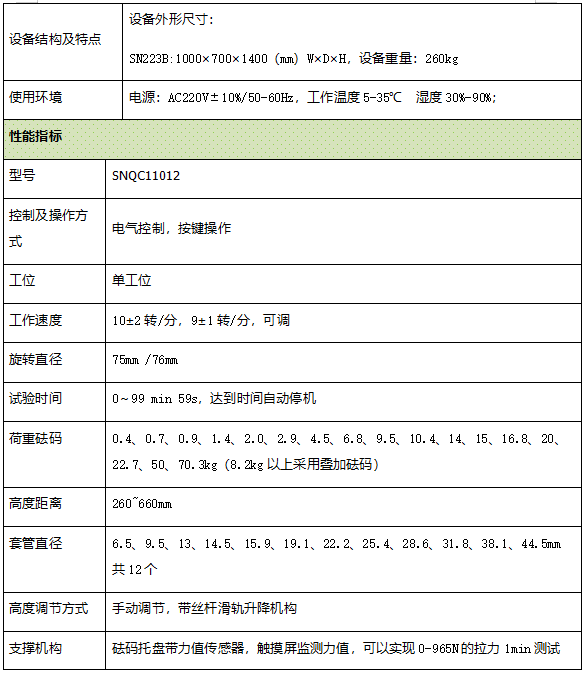

| 项目 | 参数 |
设备型号 | SNQC11012 |
测试工位 | 单工位 |
工作转速 | 9~10 转 / 分可调 |
拉力测试范围 | 0~965N |
升降高度 | 260~660mm（手动丝杆调节） |
标配套管规格 | 6.5/9.5/13/14.5/15.9/19.1/22.2/25.4/28.6/31.8/38.1/44.5mm（12 种） |

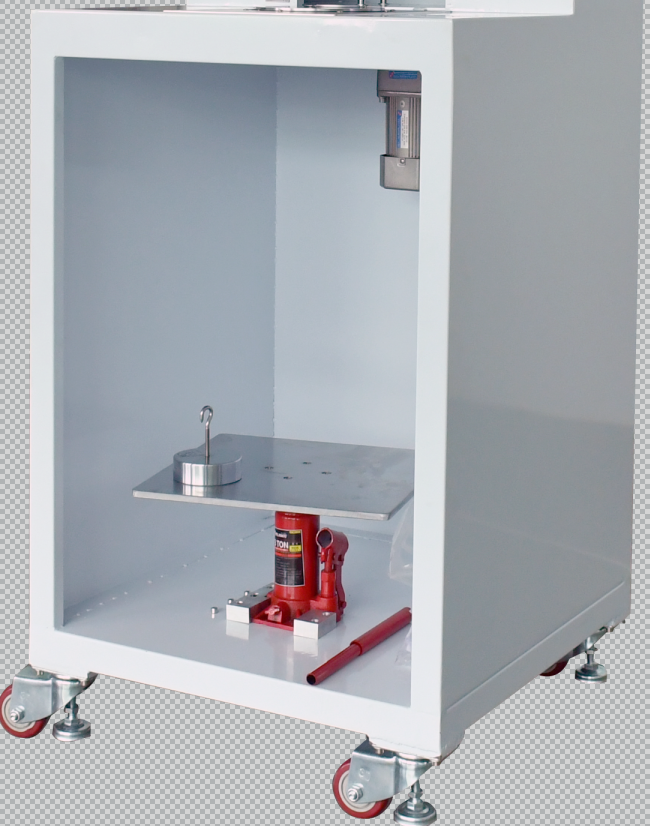

标准砝码 | 0.4~70.3kg 多规格，大砝码支持叠加 |
试验计时 | 0~99min59s，到时自动停机 |
整机外形尺寸 | 1000×700×1400mm（W×D×H） |
整机重量 | 260kg |
供电电源 | AC220V±10% 50-60Hz |
工作环境 | 温度 5~35℃，湿度 30%~90% RH |
五、使用环境与安装要求
放置环境：室内通风，无腐蚀性气体、强粉尘，地面平整承重。
供电：独立 220V 单相电源，接地保护。
维护：砝码、丝杆定期清洁，避免粉尘影响拉力精度。
六、FAQ 问答板块
Q：这款端子测试仪可以测新能源充电枪端子吗？
A：可以，完全符合 GB/T20234.1 电动汽车充电连接装置标准，适配各类国标充电端子拉力检测。

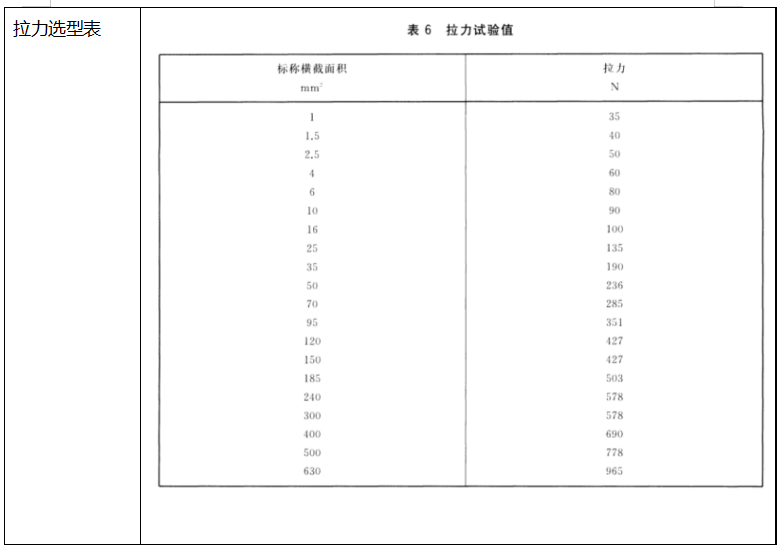

Q：设备*大能测多大截面积导线？
A：支持 1~630mm² 导线，*大拉力 965N，搭配对应砝码即可完成测试。
Q：测试完成是否自动记录数据？
A：触摸屏实时监测拉力数值，计时结束自动停机报警，可人工记录或配套数据导出模块。
