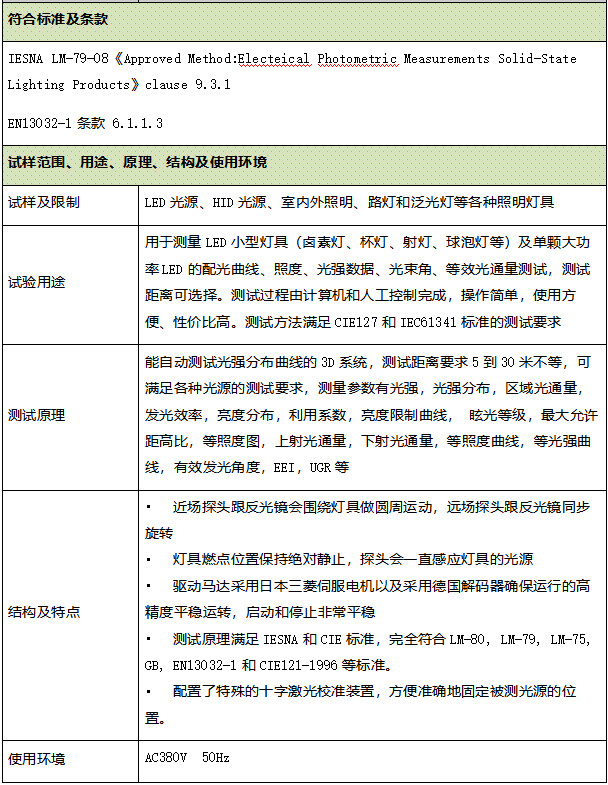

IESNA LM-79-08《固态照明产品电气光度测量方法》clause 9.3.1
EN13032-1 条款 6.1.1.3
CIE127、IEC61341 测试方法
兼容 LM-80、LM-75、CIE121-1996、国标灯具光学测试规范

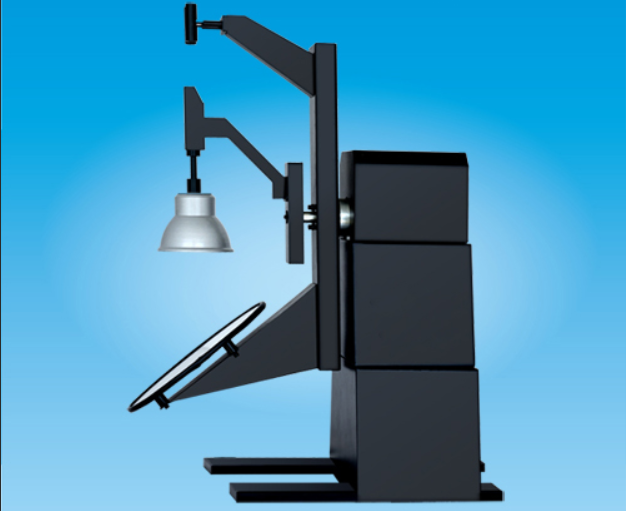

测试原理:近场探头 + 反光镜同步环绕灯具圆周运动，被测光源保持静止；设备自动扫描全角度光强，软件运算生成 3D 配光曲线、区域光通量、亮度分布、眩光等级、距高比、等光强图等完整光学数据，模拟真实户外照明工况，判定灯具光学性能是否达标。
核心结构特点:三菱伺服电机 + 德国解码器，旋转启停平稳，角度无漂移；
十字激光定位工装，快速精准固定被测光源，降低人为校准误差；
近场 / 远场双探头同步采集，覆盖 5~30m 全距离测试需求；
可拓展 CCD 光谱辐射计，同步检测空间相关色温、光谱分布，升级空间光谱一体化测试系统。
|
|

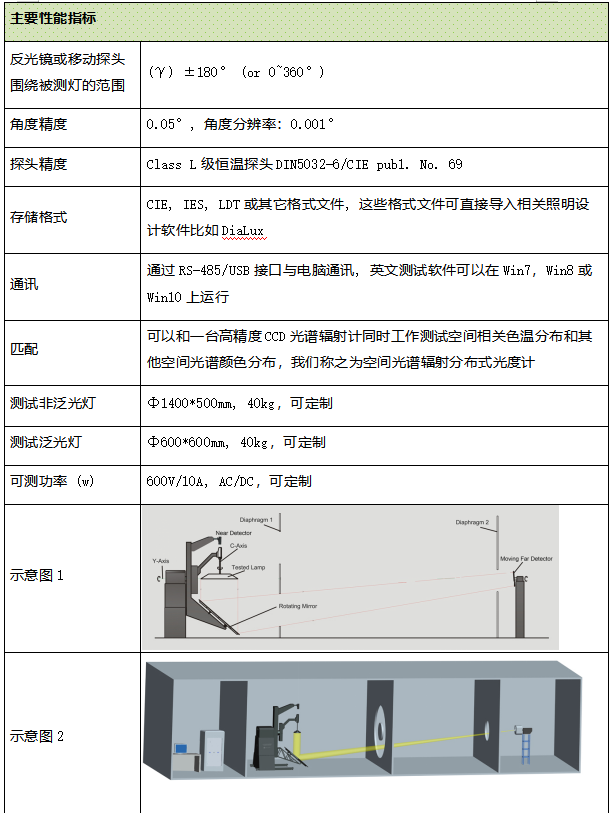

设备型号 | SN9910 分布式光度计 |
驱动系统 | 日本三菱伺服电机，德国高精度角度解码器 |
旋转扫描范围 | γ 轴 ±180°（可选 0~360° 全周扫描） |
角度精度 / 分辨率 | 精度 0.05°，分辨率 0.001° |
光学探头 | Class L 级恒温探头，符合 DIN5032-6/CIE No.69 |
配套校准 | 十字激光定位校准装置 |
可测样品规格 | 小型灯具：Φ1400×500mm，承重 40kg 泛光灯：Φ600×600mm，承重 40kg，尺寸可非标定制 |
被测光源功率 | AC/DC 600V/10A，功率范围可定制扩容 |
输出光学参数 | 光强分布、总光通量、区域光通量、光束角、发光效率、亮度分布、UGR 眩光、等照度曲线、等光强曲线、*大距高比、EEI 能效指数 |
数据导出格式 | CIE、IES、LDT，直接导入 DiaLux 等照明设计软件 |
通讯方式 | RS485+USB 双接口，配套 Windows 专业测试软件 |
拓展选配 | CCD 高精度光谱辐射计，实现空间光谱同步测试 |
供电电源 | AC380V 50Hz |
适用试样 | LED 球泡、射灯、室内灯具、路灯、隧道灯、泛光灯、HID 大功率光源 |
超高角度精度：0.001° 分辨率，Class L 级一级光学探头，检测数据可用于 CQC、CE、UL 认证；
全自动 3D 扫描：灯具固定不动，探头环绕旋转，无需人工反复拆装，大幅提升检测效率；
多标准兼容：一套设备覆盖 LM79/EN/CIE 全套国内外灯具光学测试，一机多用；
专业配套软件：自动生成全套光学报告，导出 IES 配光文件，直接用于照明工程设计；
可拓展光谱模块：加装 CCD 光谱辐射计，同步测空间色温、光谱分布，一站式光学实验室方案；
激光快速定位，新手快速上手，减少样品校准耗时；
支持非标定制：样品承重、扫描行程、测试距离、功率均可按客户需求调整。
可测试产品：单颗大功率 LED、球泡灯、射灯、面板灯、路灯、隧道灯、投光泛光灯、HID 工业光源、户外照明灯具。
适用客户：LED 照明灯具工厂、光学研发实验室、第三方灯具检测机构、CCC/CE/UL 产品认证实验室、城市道路照明设计院、新能源灯饰企业。
Q1：SN9910 能否满足 LM-79 LED 灯具配光测试？
A：设备完全匹配 IESNA LM-79-08 标准第 9.3.1 条款，扫描方式、探头精度、数据输出全部达标，认证报告通用。
Q2：测试生成的 IES 文件可以导入照明设计软件吗？
A：支持导出 IES、LDT、CIE 标准文件，直接兼容 DiaLux、Relux 等主流照明仿真软件。
Q3：设备可以同时测试光谱色温分布吗？
A：标配仅测配光光强；选配 CCD 光谱辐射计后，可升级空间光谱辐射分布式光度计，同步采集空间色温、光谱数据。
Q4：大型路灯、大功率泛光灯能否上机测试？
A：泛光灯专用工装*大承重 40kg，样品尺寸可定制，适配各类道路照明、户外大功率灯具。
Q5：设备配套软件支持什么系统？
A：配套英文专业测试软件，兼容 Win7/Win8/Win10 全系列 Windows 系统。
需要 SN9910 分布式光度计全套技术方案、尺寸图纸、报价单、软件演示视频，可在线表单留言咨询；支持上门设备安装调试、操作人员光学检测培训，可提供实验室整体光学检测设备配套方案。
